μετασχηματιστής 100B-1003FNL, 100B-1003 ενιαίος-λιμένων 10/100BASE-TX 100B-1003X

Το iNRCORE 100B-1003X είναι μια μονάδα μετασχηματιστή Fast Ethernet 10/100Base-TX με μία θύρα, στρατιωτικής-αεροδιαστημικής ποιότητας (Mil-Aero-grade): Η έκδοση "X" είναι πιστοποιημένη σε ένα εκτεταμένο παράθυρο θερμοκρασίας από -55°C έως +125°C60 δευτερόλεπτα1500 Vrms διηλεκτρική αντοχή (DWV), ελάχιστη αυτεπαγωγή ανοιχτού κυκλώματος (OCL) 350 µH με πόλωση DC 8mAΒαθμολογημένο στο MSL 3Προεπιλεγμένη Επιμετάλλωση ΑκροδεκτώνSn63Pb37 (Κασσίτερος/Μόλυβδος) με αντίσταση κορυφής προφίλ αναρροής 235°C. Τόσο τα κανάλια TX όσο και τα RX ενσωματώνουν εσωτερική τοπολογία Choke + Transformer (C, T)

.

Τεχνικές Προδιαγραφές:

Φυσικό φράγμα πρωτεύοντος προς δευτερεύον

Καθαρό κανάλι δεδομένων υψηλής αξιοπιστίας

Φύλλο Δεδομένων Μετασχηματιστή 100B-1003X 10/100 BASE-TX:

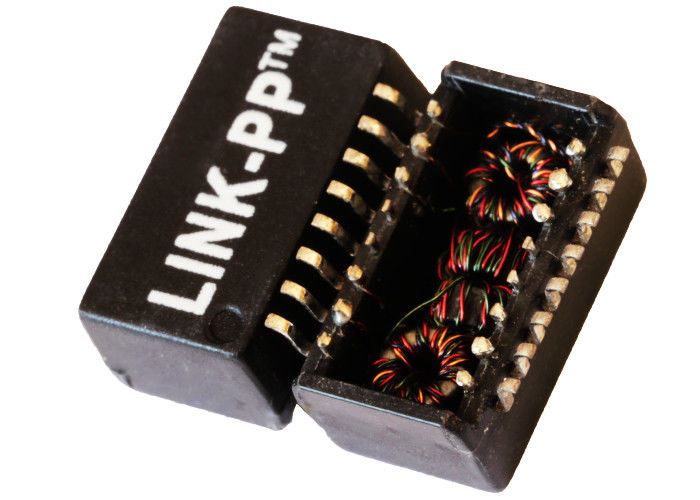

Βασικά Χαρακτηριστικά Μαγνητικών Ethernet 100B-1003X 16 ακίδων SMD:Κύρια Εφαρμογή100B-1003X είναι μια ενισχυμένη μονάδα μετασχηματιστή Ethernet με μία θύρα, σχεδιασμένη για να παρέχει κρίσιμης σημασίας δικτύωση σε ακραία αεροδιαστημικά, αμυντικά και σκληρά βιομηχανικά περιβάλλοντα. Πλήρως συμβατή με τα πρότυπα IEEE 802.3 10/100Base-TX, αυτή η μονάδα επιφανειακής στήριξης 16 ακίδων gull-wing ενσωματώνει κανάλια μετάδοσης (TX) και λήψης (RX) ακριβείας 1CT:1CT, καθένα από τα οποία προστατεύεται από ένα εσωτερικό στάδιο Common Mode Choke και Transformer (C, T)

.: Η έκδοση "X" είναι πιστοποιημένη σε ένα εκτεταμένο παράθυρο θερμοκρασίας από -55°C έως +125°C. Η μονάδα στεγάζεται σε ένα ενθυλακωμένο με εποξειδική ρητίνη πακέτο που αντέχει σε βαριά μηχανική κρούση, συνεχή δόνηση και θερμικούς κύκλους. Για να ικανοποιήσει τις επιταγές κατά της ανάπτυξης ακίδων κασσίτερου στην αεροδιαστημική (όπως το GEIA-STD-0005-2), το βασικό 100B-1003X διαθέτει ειδική επιμετάλλωση Sn63Pb37 ευτηκτικού κασσίτερου-μολύβδου

• , εξαλείφοντας πλήρως τους κινδύνους βραχυκυκλώματος που σχετίζονται με την επιμετάλλωση καθαρού κασσίτερου σε μη πιεσμένα αεροηλεκτρονικά και εξοπλισμό τακτικής μάχης.Πλήρες Εύρος Θερμοκρασίας Mil-Aero-grade: Η έκδοση "X" είναι πιστοποιημένη σε ένα εκτεταμένο παράθυρο θερμοκρασίας από -55°C έως +125°C
• , διασφαλίζοντας μηδενικό κορεσμό μαγνητικού πυρήνα ή κατάρρευση αυτεπαγωγής σε ακραίες θερμοκρασιακές διακυμάνσεις.Σταθερότητα Αυτεπαγωγής Πόλωσης DC: Παρέχει ≥350 µH OCL με εφαρμοζόμενη συνεχή πόλωση DC 8mA
• , αποτρέποντας την απόκλιση της βασικής γραμμής σε περιβάλλοντα υψηλού θορύβου.Αυθεντική Επιμετάλλωση Sn63Pb37 κατά των Ακίδων
• : Εξαλείφει την μικροσκοπική ανάπτυξη ακίδων κασσίτερου σε ηλεκτρονικά κρίσιμα για την πτήση (απαλλαγή RoHS για άμυνα, διαθέσιμη επιλογή "NL" για εμπορική συμμόρφωση χωρίς μόλυβδο).Βελτιωμένη Απόδοση Υψηλής Συχνότητας: Επιτυγχάνει 20 dB ελάχιστη απώλεια επιστροφής στα 2/30 MHz και 35 dB ελάχιστη απόρριψη DM-προς-CM
• έως 100 MHz, υπερβαίνοντας τις τυπικές μονάδες της σειράς 100B-1001.Ενισχυμένο Πακέτο SMT 16 ακίδων

: Με διαστάσεις 12,95 × 6,98 × 6,22 mm, τα χείλη gull-wing παρέχουν συμμορφούμενη ανακούφιση τάσης έναντι της ασυμφωνίας CTE του PCB κατά τη διάρκεια θερμικού σοκ.

1. Οδηγίες Συναρμολόγησης Μετασχηματιστή 100B-1003X Mil-Aero:MSL 3 Χρόνος στο Δάπεδο & Ψήσιμο
   :Σύμφωνα με το επίσημο φύλλο δεδομένων, το τυπικό σώμα Sn63Pb37 ενθυλακωμένο με εποξειδική ρητίνη αντέχει σε ένα προφίλ κορυφής 235°C (υγρό στους 183°C). Μην επεξεργάζεστε εξαρτήματα SnPb βάσης κάτω από τυπικά προφίλ αναρροής χωρίς μόλυβδο SAC305 (245°C–260°C)
2. , καθώς η υπερβολική θερμότητα μπορεί να προκαλέσει εσωτερική αναρροή συγκόλλησης και αποκόλληση του πακέτου.MSL 3 Χρόνος στο Δάπεδο & Ψήσιμο
   :Βαθμολογημένο στο MSL 3, η μονάδα έχει χρόνο στο δάπεδο 168 ώρες σε ≤30°C/60% RH. Εάν τα εξαρτήματα υπερβούν αυτό το παράθυρο ή η σφράγιση της σακούλας φραγής υγρασίας (MBB) έχει παραβιαστεί, ψήστε σύμφωνα με το IPC/JEDEC J-STD-033

πριν από την αναρροή.

Τυπικές ενισχυμένες βιομηχανικές εφαρμογές

Τεχνικές Συχνές Ερωτήσεις:

Ε3: Μπορεί το 100B-1003X να χρησιμοποιηθεί με κυκλικούς συνδετήρες (π.χ. MIL-DTL-38999);Α: Η έκδοση "X" είναι πιστοποιημένη σε ένα εκτεταμένο παράθυρο θερμοκρασίας από -55°C έως +125°C

(έναντι -40°C έως +85°C για το 100B-1003). Η ελαφρώς υψηλότερη βαθμολογία απώλειας εισαγωγής (1,2 dB) λαμβάνει υπόψη την υψηλότερη θερμική αντίσταση και τα περιθώρια σταθερότητας πυρήνα που απαιτούνται σε ένα συνολικό εύρος θερμοκρασίας 180°C.

Ε3: Μπορεί το 100B-1003X να χρησιμοποιηθεί με κυκλικούς συνδετήρες (π.χ. MIL-DTL-38999);Α

: Η επιμετάλλωση με καθαρό κασσίτερο (>97% Sn) μπορεί να αναπτύξει αυθόρμητα μικροσκοπικές αγώγιμες ακίδες με την πάροδο του χρόνου, προκαλώντας διαλείποντα ή καταστροφικά βραχυκυκλώματα φάσης προς φάση. Σύμφωνα με τους κανόνες προμηθειών GEIA-STD-0005-2 και άμυνας, το Sn63Pb37 απαιτείται αυστηρά για την πρόληψη της ανάπτυξης ακίδων κασσίτερου.

Ε3: Μπορεί το 100B-1003X να χρησιμοποιηθεί με κυκλικούς συνδετήρες (π.χ. MIL-DTL-38999);Α
