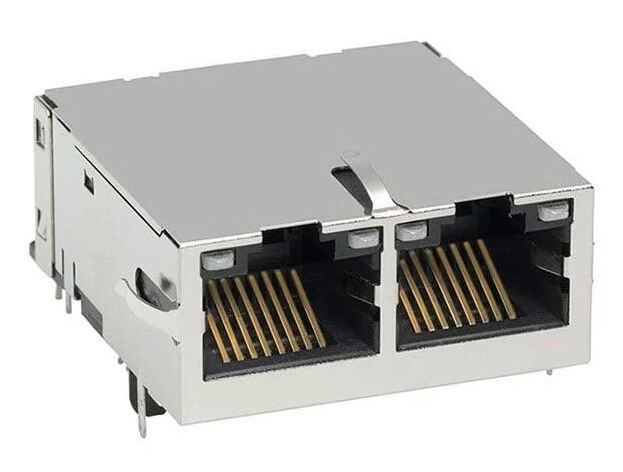

0826-1X2T-23-F Gigabit MagJack διπλής θύρας RJ45 με ενσωματωμένα μαγνητικά, 12 πυρήνες, θωράκιση EMI, απομόνωση 1500Vrms και ενδείξεις LED για εξοπλισμό δικτύωσης Ethernet 10/100/1000Base-T.
Το 0826-1X2T-23-F Gigabit MagJack είναι ένας διπλής θύρας (1×2) RJ45 connector με ενσωματωμένα μαγνητικά Ethernet, σχεδιασμένος για εφαρμογές Gigabit Ethernet 10/100/1000Base-T.
Αυτό το θωρακισμένο RJ45 MagJack ορθής γωνίας με διαμπερή οπή ενσωματώνει μετασχηματιστές LAN, φίλτρα κοινού τρόπου και διπλά LED, επιτρέποντας απλοποιημένο σχεδιασμό PCB, διασφαλίζοντας παράλληλα εξαιρετική ακεραιότητα σήματος, καταστολή EMI και απόδοση απομόνωσης συμβατή με IEEE 802.3.
Με 12 πυρήνες ανά θύρα και προσανατολισμό tab-up, το 0826-1X2T-23-F χρησιμοποιείται ευρέως σε εξοπλισμό δικτύωσης όπως Ethernet switches, routers, κάρτες δικτύου (NICs) και συσκευές βιομηχανικού Ethernet.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Αριθμός Μέρους | 0826-1X2T-23-F |
| Τύπος Connector | RJ45 MagJack |
| Διαμόρφωση Θύρας | 1 × 2 (Διπλή Θύρα) |
| Ταχύτητα Ethernet | 10/100/1000Base-T |
| Εφαρμογές | Ethernet LAN, Auto-MDIX |
| Τύπος Τοποθέτησης | Διαμπερής Οπή |
| Προσανατολισμός | Ορθή Γωνία (90°) |
| Τερματισμός | Συγκόλληση |
| Ύψος πάνω από PCB | 13.59 mm |
| Χρώμα LED | Πράσινο / Πορτοκαλί / Κίτρινο |
| Κατεύθυνση Tab | Πάνω |
| Αριθμός Πυρήνων ανά Jack | 12 |
| Θωράκιση | Θωρακισμένο με EMI Finger |
| Συσκευασία | Δίσκος |
| Θερμοκρασία Λειτουργίας | 0°C έως +70°C |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Αναλογία Σπειρών | 1CT : 1CT ±2% (TP1-TP4) |
| Επαγωγή (OCL) | ≥350 µH @100kHz, 100mV RMS |
| Συχνότητα | Μέγιστη Απώλεια |
|---|---|
| 0.1–1 MHz | −1.1 dB |
| 1–65 MHz | −0.5 dB |
| 65–100 MHz | −0.8 dB |
| 100–125 MHz | −1.2 dB |
| Συχνότητα | Ελάχιστη |
|---|---|
| 0.5–40 MHz | −18 dB |
| 40–100 MHz | −12 + 20log(f/80MHz) dB |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Απόρριψη CM-CM | ≥ −30 dB (100kHz–100MHz) |
| Απόρριψη CM-DM | ≥ −35 dB (100kHz–100MHz) |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Hipot | 1500 Vrms |
| Συμμόρφωση | Απαίτηση Απομόνωσης IEEE 802.3 |
Όλες οι μονάδες είναι 100% δοκιμασμένες στην παραγωγή για να διασφαλιστεί η συμμόρφωση με τα πρότυπα απομόνωσης Ethernet.
| Παράμετρος | Τιμή |
|---|---|
| Τάση Ορθής Πόλωσης | 2.1 V τυπ @20mA |
| Κυρίαρχο Μήκος Κύματος | 590 nm τυπ |
| Χρώμα | Τάση Ορθής Πόλωσης | Κυρίαρχο Μήκος Κύματος |
|---|---|---|
| Πράσινο | 2.2 V τυπ | 565 nm |
| Πορτοκαλί | 2.0 V τυπ | 610 nm |
| Εξάρτημα | Υλικό |
|---|---|
| Περίβλημα | Θερμοπλαστικό PBT |
| Βαθμολογία Φλογιμότητας | UL94-V0 |
| Επαφές | Κράμα Χαλκού |
| Επίστρωση Επαφών | 30 µin Σκληρό Χρυσό |
| Θωράκιση | Κράμα Χαλκού Επιμεταλλωμένο με Νικέλιο |
| Καλώδιο | Επικασσιτερωμένο Καλώδιο Χαλκού (0.018") |
Ένα Gigabit MagJack είναι ένας RJ45 connector που ενσωματώνει μαγνητικά Ethernet (μετασχηματιστές και πηνία κοινού τρόπου) μέσα στο περίβλημα του connector, απλοποιώντας τον σχεδιασμό PCB για συσκευές Ethernet.
Ο connector υποστηρίζει εφαρμογές Ethernet 10Base-T, 100Base-TX και 1000Base-T συμβατές με τα πρότυπα IEEE 802.3.
Τα ενσωματωμένα μαγνητικά παρέχουν απομόνωση 1500Vrms, πληρώντας τις απαιτήσεις ασφαλείας Ethernet που ορίζονται από το IEEE 802.3.
Ο connector έχει σχεδιαστεί για θερμοκρασία λειτουργίας 0°C έως +70°C, κατάλληλος για εμπορικό εξοπλισμό δικτύωσης.
