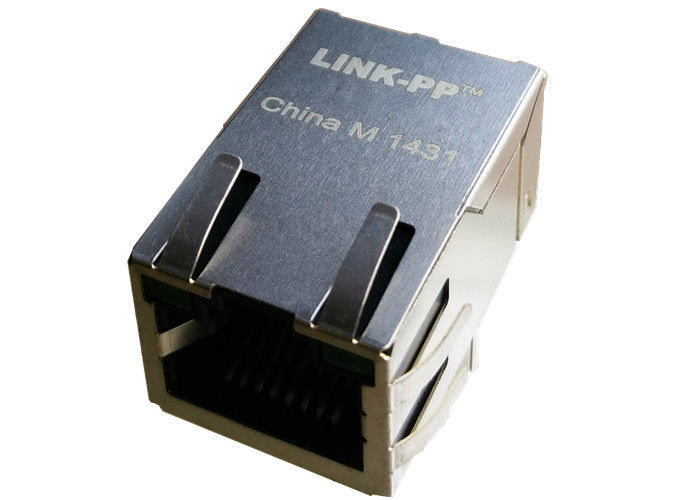

08B-11X1T-36-F MagJack Shielded RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack ️ Ασφαλής RJ45 10/100BASE-T σύνδεσμος, 1 × 1 θύρα, διάτρηση, tab-up, χωρίς LED, -40 ° C έως +85 ° C, αναγνωρισμένο RoHS & UL. Ιδανικό για βιομηχανικές και δικτυακές πλακέτες SMT.

Επισκόπηση του προϊόντος

08B-11X1T-36-Fείναι ενιαίο λιμάνιμε προστατευμένο σύνδεσμο RJ45με ενσωματωμένο μαγνητικό σύστημα Ethernet, σχεδιασμένο για10/100BASE-Tεφαρμογές.

Αυτή η διαμέσου τρύπας, δεξιά γωνία (90°) RJ45 συνδέσμους χαρακτηριστικάπροσανατολισμός tab-up,χωρίς δείκτες LED, καιθερμοκρασία λειτουργίας βιομηχανικής κλάσης από -40°C έως +85°C, καθιστώντας το ιδανικό για ανθεκτικά δίκτυα και ενσωματωμένα σχέδια Ethernet.

Ο συνδετήρας ενσωματώνει μαγνητικά υψηλών επιδόσεων συμβατά με:Απαιτήσεις απομόνωσης IEEE 802.3, παρέχοντας εξαιρετική ακεραιότητα σήματος, καταστολή EMI και αξιοπιστία του συστήματος, μειώνοντας παράλληλα τον αριθμό των εξωτερικών εξαρτημάτων.

Βασικά χαρακτηριστικά και οφέλη

• Ενσωματωμένη μαγνητική (TX/RX 1CT:1)∙ απλοποιεί τη διαδρομή PCB και μειώνει το κόστος BOM σε σύγκριση με τους διακριτούς μετασχηματιστές.
• Προστατευμένο (EMI δάχτυλο) και μεταλλικό περίβλημα- βελτιώνει τις επιδόσεις του EMI και τη συνέχεια του εδάφους σε θορυβώδη περιβάλλοντα.
• Οδηγός επιφάνειας και πινάκια διάτρησης- ισχυρή μηχανική υποστήριξη για συναρμολόγια με έλξη κυμάτων και υψηλής αξιοπιστίας.
• Περιοχή βιομηχανικής θερμοκρασίας (από -40 °C έως +85 °C)- κατάλληλο για βιομηχανικά δίκτυα και εξωτερικά κέντρα.
• Υψηλή απομόνωση (HIPOT 1500 Vrms)Η νηολόγηση είναι απαραίτητη για την εκπλήρωση των απαιτήσεων απομόνωσης IEEE 802.3 για ασφαλή σχέδια Ethernet.
• Συνιστάται η συγκόλληση με κύματαΗ μέγιστη θερμοκρασία είναι 260°C, 10 s max.
• Συμμόρφωση RoHS και αναγνώριση UL∆ υποστηρίζει τις κανονιστικές και τις προμηθευτικές απαιτήσεις (Φάκελος #E196366 και E169987).

Μηχανικές προδιαγραφές

Επισκόπηση της ταχύτητας:

08B-11X1T-36-F ICM Ηλεκτρικά χαρακτηριστικά @ 25°C

Όλες οι μονάδες είναι100% δοκιμή κατά την παραγωγήνα συμμορφώνονται μεΑπαιτήσεις απομόνωσης IEEE 802.3.

Υλικά και προδιαγραφές επικάλυψης

1- Στέγαση:Θερμοπλαστικό PBT, μαύρο

• Αξιολόγηση εύφλεκτης ικανότητας: UL 94V-0

2Επικοινωνίες:Σύνθετο χαλκού

• Τελεία επαφής: 15 μin (0,38 μm) σκληρό χρυσό
• Υπόστρωμα: 30 μmin Min. Νικέλιο

3Πινάκια:Τεχνουργήματα από χαλκό

• Διάμετρος: 0.018 ίντσες
• Εκτέλεση: 100 μmin Min. Ματ Τήνιο
• Οι καρφίτσες βυθίζονται σε συγκόλληση.

4Ασπίδα:Προφυλακτισμένο νικέλιο σε κράμα χαλκού

• Όλα τα καλώδια γης ζύμωσης βουτηγμένα

Συμμόρφωση, δοκιμές και αξιοπιστία

• Συμμόρφωση με το RoHS- κατάλληλο για παραγωγή χωρίς μόλυβδο.
• UL Αναγνωρισμένο️ Αρχείο #E196366 και E169987.
• Διάτρηση της κοιλότηταςσυμμορφώνεται με τους κανόνες και τους κανονισμούς της FCC (έλεγχος EMI).
• 100% της παραγωγής δοκιμάστηκε με HIPOTνα πληρούν τις απαιτήσεις απομόνωσης του IEEE 802.3.
• Προτεινόμενη διαδικασία συναρμολόγησης:συμβατή με συγκόλληση κυμάτων· συνιστώμενη μέγιστη θερμοκρασία 260°C, 10 s μέγιστο (ελέγξτε το παράθυρο διαδικασίας και την επιλογή ροής).

Συστάσεις συναρμολόγησης και συγκόλλησης των μαγνητοκόμβων THT RJ45

• Συνιστώμενη συγκόλληση:Χρησιμοποιήστε την προτεινόμενη μέγιστη θερμοκρασία 260 °C και ≤10 s διαμονή ως γενική καθοδήγηση· επικυρώστε με το συστατικό και τα εξαρτήματα της πλακέτας.
• Επιθεώρηση πριν από τη συγκόλληση:Βεβαιωθείτε ότι τα ανοίγματα που καθορίζονται από τη συγκόλληση ευθυγραμμίζονται με τις καρφίτσες και τις καρφίτσες EMI. Επιτρέψτε θερμικά ανάγλυφα για τις καρφίτσες εδάφους, εάν απαιτείται.
• Συμβουλές για την διάταξη του πίνακα:Προμηθεύστε επαρκή χαλκό στις βάσεις γης για τις καρτέλες EMI και τοποθετήστε οπές τοποθέτησης ή στερεοποιητές εάν η σανίδα θα υποστεί μηχανική πίεση.Κρατήστε την περιοχή μαγνητικού καθαρή από ψηφιακά ίχνη υψηλής ταχύτητας για να αποφευχθεί ο συνδυασμός crosstalk.
• Καθαρισμός:Χρησιμοποιήστε αέρια και καθαριστικά που είναι συμβατά με το PBT και τα επιχρίσματα επικάλυψης.
