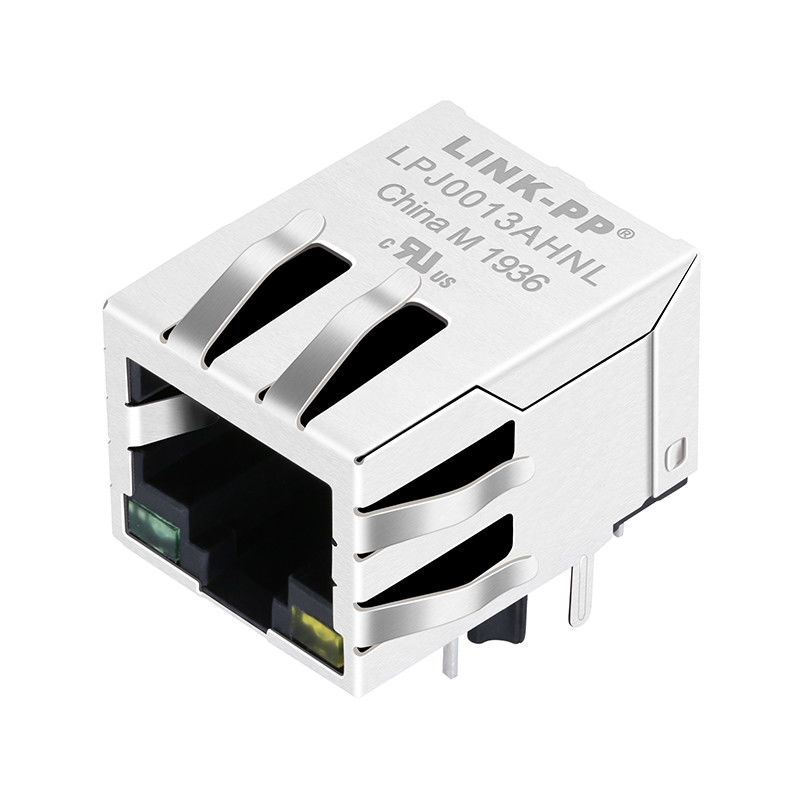

LPJ0013AHNL 10/100 Base-T Μαγνητικός σύνδεσμος RJ45 με LED

Η LINK-PP LPJ0013AHNL είναι μια υποδοχή RJ45 κορυφαίας ποιότητας με ενσωματωμένα μαγνητικά 10/100 Base-T. Σχεδιασμένη για να πληροί τις αυστηρές προδιαγραφές IEEE 802.3, αυτή η αρθρωτή υποδοχή παρέχει ανώτερη ακεραιότητα σήματος και απόδοση δικτύου. Διαθέτει ενσωματωμένη θωράκιση EMI με ελατήρια για εξαιρετική μείωση θορύβου, μαζί με ενσωματωμένα διπλά LED (Πράσινο/Κίτρινο) για οπτική παρακολούθηση της κατάστασης της θύρας. Πλήρως συμβατή με RoHS (2011/65/EU) και πιστοποιημένη κατά UL (Αρχείο Αρ. E484635), η LPJ0013AHNL είναι το ιδανικό εξάρτημα δικτύωσης για σύγχρονο τηλεπικοινωνιακό και υπολογιστικό εξοπλισμό.

Βασικές Τεχνικές Προδιαγραφές της μαγνητικής υποδοχής LPJ0013AHNL

Ηλεκτρική Απόδοση της RJ45 LPJ0013AHNL με Μαγνητικά

• Απώλεια Εισαγωγής: -1.2 dB Μέγιστο (1-100MHz)
• Απώλεια Επιστροφής: -16 dB Ελάχιστο (1-30MHz), -12 dB Ελάχιστο (30-60MHz), -10 dB Ελάχιστο (60-80MHz), -8 dB Ελάχιστο (80-100MHz)
• Διασταυρούμενη Παρεμβολή: -30 dB Ελάχιστο (1-100MHz)
• Απόρριψη Κοινού Σήματος: -30 dB Ελάχιστο (1-100MHz)

Υλικά & Μηχανικές Ιδιότητες

Κατασκευασμένη για ανθεκτικότητα και αυτοματοποιημένη παραγωγή, η LPJ0013AHNL χρησιμοποιεί υλικά κορυφαίας ποιότητας:

• Περίβλημα: Θερμοπλαστικό PBT + 30% G.F (Βαθμολογία UL94V-0 για πυρασφάλεια)
• Υλικό Επαφής: Φωσφορούχος Χαλκός (C5210R-EH), πάχος 0.35mm
• Επίστρωση Επαφής: Ελάχιστο 6 μικροίντσες χρυσού στην περιοχή επαφής για αξιόπιστους κύκλους σύνδεσης
• Θωράκιση: Ανοξείδωτος χάλυβας SUS 304-1/2H, πάχος 0.2mm με ελατήρια EMI
• Συγκολλησιμότητα: Συμβατό με Συγκόλληση Κυματοειδούς (Θερμοκρασία άκρου: 250°C για 5 δευτερόλεπτα)

Εφαρμογές της RJ45 υποδοχής LPJ0013AHNL με LED

Σχεδιασμένη για ευέλικτες εφαρμογές δικτύωσης, αυτή η μαγνητική υποδοχή RJ45 είναι ιδανική για:

• Εξοπλισμός SOHO (π.χ., ADSL Modems)
• Διαμορφώσεις LAN-on-Motherboard (LOM)
• Δικτυακοί Διανομείς και Διακόπτες
• Βιομηχανικοί Υπολογιστές και Ενσωματωμένα Συστήματα

Φύλλο Δεδομένων RJ45 υποδοχής LPJ0013AHNL (Διάταξη PCB & Σχηματικό)

Για ακριβή σχεδιασμό PCB, συμπεριλαμβανομένων ακριβών διαμορφώσεων ακίδων, διαστάσεων αποτυπώματος και ηλεκτρικών σχηματικών, ανατρέξτε στο επίσημο φύλλο δεδομένων της LINK-PP.
