Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 7498011122AR
Έγγραφο: LPJ19911ADNL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.08-$1.79
Συσκευασία λεπτομέρειες: Ταινία & Ρολ
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/μήνα
Αριθμός προϊόντος: |
7498011122AR |
Τύπος σύνδεσης: |
RJ45 |
Εφαρμογές: |
10/100 βάση-τ, AutoMDIX |
Τύπος τοποθέτησης: |
Edge Board, Επιφανειακή βάση |
Λήξη: |
Κόλλα μετάλλων |
Θωράκιση: |
Θωρακισμένο, δάχτυλο Emi |
Χρώμα LED: |
ΚΙΛΟ-ΓΕΡΝΟ |
Θερμοκρασία λειτουργίας: |
-40 ° C ~ 85 ° C |
Αριθμός προϊόντος: |
7498011122AR |
Τύπος σύνδεσης: |
RJ45 |
Εφαρμογές: |
10/100 βάση-τ, AutoMDIX |
Τύπος τοποθέτησης: |
Edge Board, Επιφανειακή βάση |
Λήξη: |
Κόλλα μετάλλων |
Θωράκιση: |
Θωρακισμένο, δάχτυλο Emi |
Χρώμα LED: |
ΚΙΛΟ-ΓΕΡΝΟ |
Θερμοκρασία λειτουργίας: |
-40 ° C ~ 85 ° C |

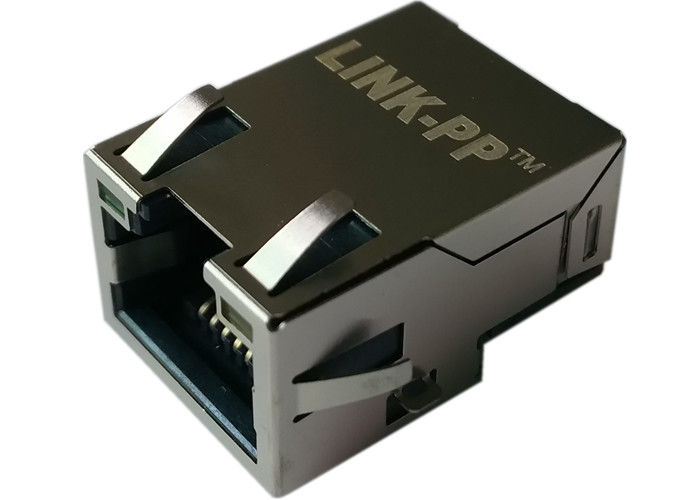

7498011122AR — θωρακισμένη RJ45 με ενσωματωμένο μετασχηματιστή LAN για 10/100Base-T. Επιτοίχια στήριξη SMT, LED DOM (κίτρινο-πράσινο), αναλογία σπειρών 1:1, επαγωγή 350µH, Hipot 2250VDC. Ιδανικό για βιομηχανικό Ethernet και στιβαρές διεπαφές LAN.
Θωρακισμένος συνδετήρας RJ45 υψηλής αξιοπιστίας με ενσωματωμένο μετασχηματιστή LAN για εφαρμογές 10/100Base-T — Επιτοίχια στήριξη SMT, κίτρινο-πράσινο LED, ευρύ φάσμα θερμοκρασίας λειτουργίας (-40°C έως +85°C), σχεδιασμένο για βιομηχανικό και εμπορικό εξοπλισμό δικτύωσης.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Αριθμός Προϊόντος | 7498011122AR |
| Περιγραφή | LAN-Μετασχηματιστής WE-RJ45LAN 10/100Base-T |
| Τύπος Συνδετήρα | RJ45 (Θωρακισμένο) |
| Θύρες | 1 |
| Στήριξη | Άκρη Πλακέτας, Επιφανειακή Στήριξη (SMT) |
| Τερματισμός | Συγκόλληση |
| Θωρακισμένα Ελάσματα | Ναι |
| Προσανατολισμός Ελάσματος | Πάνω |
| LED | Κίτρινο-Πράσινο |
| Υποστήριξη PoE | Όχι PoE |
| Βελτιωμένο CMRR | Όχι |
| Δοκιμή Hipot | 2250 VDC, 1 λεπτό |
| Πρότυπα | Συμμόρφωση με IEEE 802.3u (10/100Base-TX) |
| Auto MDIX | Ναι |
| Θερμοκρασία Λειτουργίας | -40°C έως +85°C |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Ρυθμός Δεδομένων | 10 / 100 Mbps |
| Επαγωγή | 350 µH |
| Αναλογία Σπειρών | 1 : 1 |
| Απώλεια Εισαγωγής | ≤ -1.0 dB (1–100 MHz) |
| Απώλεια Επιστροφής (100 Ω) | 1–30 MHz: ≥ -18 dB |
| 30–60 MHz: ≥ -14 dB | |
| 60–80 MHz: ≥ -12 dB | |
| 80–100 MHz: ≥ -10 dB | |
| Απόρριψη Κοινού Σήματος (CMR) | ≥ -35 dB (1–100 MHz) |
| Διασταυρούμενη Παρεμβολή | ≥ -35 dB (1–100 MHz) |
1. EMI / ακεραιότητα σήματος σε βιομηχανικά περιβάλλοντα
Λύση: Θωρακισμένο σώμα RJ45 με δάχτυλο EMI και ενσωματωμένο μετασχηματιστή (CMR ≥ -35 dB) ελαχιστοποιεί τη σύζευξη θορύβου κοινού σήματος.
2. Συμβατότητα συναρμολόγησης και αναρροής για παραγωγή SMT
Λύση: Συσκευασία SMT άκρης πλακέτας σχεδιασμένη για αυτοματοποιημένη τοποθέτηση και συγκόλληση αναρροής (ακολουθήστε το προφίλ αναρροής του προμηθευτή).
3. Αβέβαιο εύρος λειτουργίας για εξοπλισμό πεδίου
Λύση: Καθορισμένο εύρος λειτουργίας (-40°C έως +85°C) μειώνει τον κίνδυνο σε εξωτερικές ή βιομηχανικές εγκαταστάσεις.
4. Απαιτούμενα στοιχεία συμμόρφωσης και δοκιμών από την QA
Λύση: Συμμόρφωση με IEEE 802.3u, Hipot 2250 VDC / 1 λεπτό — συμπεριλάβετε αναφορές δοκιμών στο πακέτο προμήθειας.
