Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP5007NL
Έγγραφο: LP5007NL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400pcs
Τιμή: $0.06-$0.6
Συσκευασία λεπτομέρειες: Ταινία και καρούλι,
Χρόνος παράδοσης: στο Stock Ship σήμερα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000 το μήνα
Αριθμός ανταλλακτικού: |
LP5007NL |
Αριθμός PIN: |
24-pin |
ΟΚΛ: |
350uh λ. |
Τάση απομόνωσης: |
1500 VRMS |
Ρυθμός δεδομένων: |
100Base-T |
Αριθμός Διάδρομων/Λιμένων: |
Μονόκλινο |
PoE: |
Μη |
Τύπος τοποθέτησης: |
smt |
Αναλογία στροφών: |
1:1 |
Εύρος θερμοκρασίας λειτουργίας: |
0 ° C έως +70 ° C |
Αριθμός ανταλλακτικού: |
LP5007NL |
Αριθμός PIN: |
24-pin |
ΟΚΛ: |
350uh λ. |
Τάση απομόνωσης: |
1500 VRMS |
Ρυθμός δεδομένων: |
100Base-T |
Αριθμός Διάδρομων/Λιμένων: |
Μονόκλινο |
PoE: |
Μη |
Τύπος τοποθέτησης: |
smt |
Αναλογία στροφών: |
1:1 |
Εύρος θερμοκρασίας λειτουργίας: |
0 ° C έως +70 ° C |

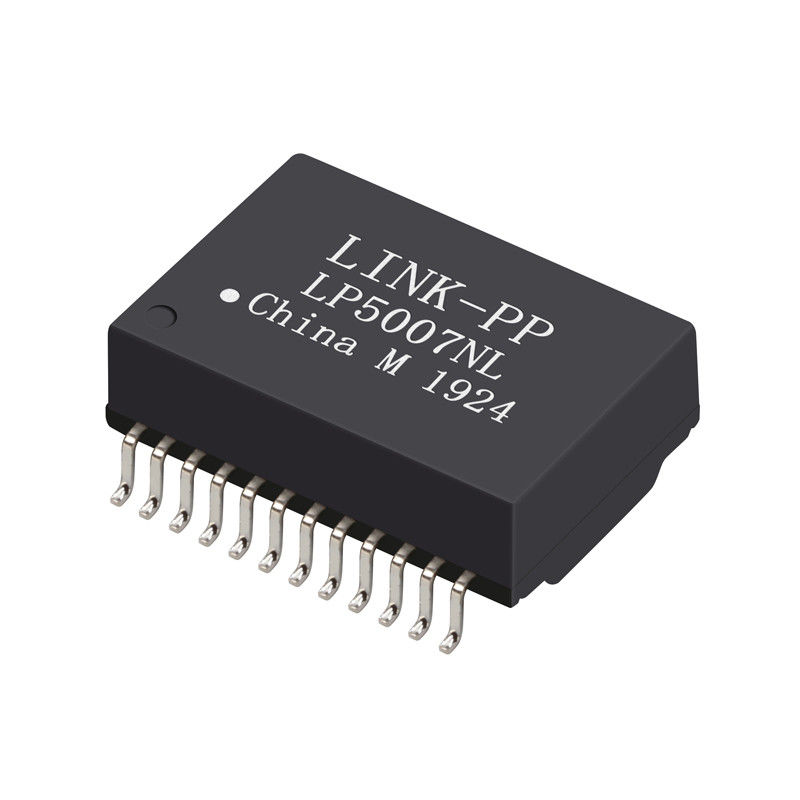

LP5007NL 1000Base-T SMT LAN μετασχηματιστή, μονόχοιρο σχεδιασμό 24 πινών με επαγωγικότητα 350μH, 1500V απομόνωση, ευρύ φάσμα από 40°C έως +85°C. Συμβατό με το Pulse H5007NL, WE 749020011A,Κωδικά S558-5999-P3-F, ιδανικό για βιομηχανικές μονάδες Ethernet και RJ45.
| Τίτλος |
Μονούλες μαγνητικής 1000base-t που έχουν σχεδιαστεί για υποστήριξη μεταδοτών Gigabit |
||
|
Τύπος |
Α/Δ |
Κατασκευαστής |
Περιγραφή |
|
Μετασχηματιστής Gigabit |
LP5007NL |
LINK-PP |
1000BASE-T Μία θύρα 1:1 |
|
|
|||
|
Σειρά |
Διασύνδεση |
Εφαρμογή Ethernet |
Άνοιξε το ραδιόφωνο. |
|
ΜαγνητικάΜονούλες |
Απομόνωση και δεδομένα |
10/100/1000 Βάση-Τ |
1:1 |
|
|
|||
|
Διάρκεια |
Διάμετρο |
Υψόμετρο |
Εκπληρώθηκαν Τα Πρότυπα |
|
17.55mm |
12.20mm |
60,00 mm |
IEEE 802.3, UL 94 V-0 |
ΗLP5007NL 1000M BASE-T LAN μετασχηματιστήέχει σχεδιαστεί για10/100/1000Μονούλες συνδέσεων RJ45 Base-T και διεπαφές Ethernet PHY. με πρωταγωνιστήεξαιρετική ακεραιότητα σήματος, σταθερή επαγωγικότητα, υψηλή τάση απομόνωσης και ευρύ φάσμα βιομηχανικών θερμοκρασιών, το LP5007NL είναι ιδανικό γιαδρομολογητές, διακόπτες, βιομηχανικό Ethernet, αυτοματοποίηση, κάμερες IP και εξοπλισμό δικτύωσης IoT.
Αυτό το μοντέλο προσφέρειπλήρης ηλεκτρική και μηχανική συμβατότηταμε κορυφαία τμήματα της βιομηχανίας όπως:Πύλη H5007NL / H5007NLT, WE 749020011A, Belfuse S558-5999-P3-F και Halo TG1G-S002NZ, καθιστώντας τολύση υποκατάστασης drop-in για την παραγωγή SMT μεγάλου όγκου.
Μεσταθερή επαγωγικότητα 350 μH, χαμηλή απώλεια εισαγωγής και βελτιστοποιημένη απώλεια επιστροφής, LP5007NL εξασφαλίζεικαθαρά διαγράμματα οφθαλμού, χαμηλό jitter και αξιόπιστη μετάδοση δεδομένων 1000Base-T.
Το βελτιστοποιημένοΔυναμικό DCMR και διασταυρούμενης ομιλίαςνα καταστείλει αποτελεσματικάθόρυβος κοινής λειτουργίας και ΕΜΙ, υποστήριξηισχυρή επικοινωνία σε ηλεκτρικά θορυβώδη βιομηχανικά περιβάλλοντα.
Σχεδιασμένο για:θερμοκρασία λειτουργίας από 0 °C έως +70 °C, LP5007NL παραδίδειμακροπρόθεσμη σταθερότητασε σκληρά περιβάλλοντα όπωςαυτοματοποίηση εργοστασίου, εξωτερικές κάμερες IP και βιομηχανικές πύλες εισόδου.
Το LP5007NL παρέχεισυμμόρφωση pin-to-pin και ηλεκτρική συμβατότηταμε σημαντικά βιομηχανικά μοντέλα, συμπεριλαμβανομένων:
Αυτό εξασφαλίζειαπρόσκοπτη εξειδίκευση από δεύτερη πηγή και διαφοροποίηση της αλυσίδας εφοδιασμού χωρίς κίνδυνο.
| Παράμετρος | Σύμβολο | Προϋποθέσεις δοκιμής | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|---|---|---|---|---|---|---|
| Αναλογία στροφών | n | 1ΚΤ: 1ΚΤ | Επικεφαλής | 1:1 | ± 5% | Επικεφαλής |
| Ινδυτικότητα OCL | Α | 100 kHz, 100 mV, 8 mA DC | 350 | Επικεφαλής | Επικεφαλής | μH |
| Απώλεια εισαγωγής | ΙΙ | 1 ∆100 MHz | Επικεφαλής | Επικεφαλής | ¥1.0 | dB |
| Επιστροφή απώλειας | RL | 1 ∆30 MHz | ¥18 | Επικεφαλής | Επικεφαλής | dB |
| Επιστροφή απώλειας | RL | 40 MHz | ¥16 | Επικεφαλής | Επικεφαλής | dB |
| Επιστροφή απώλειας | RL | 50 MHz | ¥12 | Επικεφαλής | Επικεφαλής | dB |
| Επιστροφή απώλειας | RL | 60·80 MHz | ¥10 | Επικεφαλής | Επικεφαλής | dB |
| Διασταυρούμενη ακοή | ΚΤ | 1 ∆100 MHz | ¥30 | Επικεφαλής | Επικεφαλής | dB |
| Διαφορετική από την απόρριψη κοινής λειτουργίας | DCMR | 1 ∆100 MHz | ¥30 | Επικεφαλής | Επικεφαλής | dB |
| Χι-Ποτ | Επικεφαλής | 60 s | 1500 | Επικεφαλής | Επικεφαλής | Βρμ |
ΗLP5007NL 1000M BASE-T LAN μετασχηματιστήπαρέχειυψηλής αξιοπιστίας, βελτιστοποιημένη για SMT, συμβατή λύση drop-inγιαΣχεδιασμοί συνδετήρα Gigabit Ethernet RJ45 και PHY. μεεξαιρετικές ηλεκτρικές επιδόσεις, εύρος θερμοκρασιών βιομηχανικής ποιότητας και ευρεία συμβατότητα διασταυρούμενων αναφορών, LP5007NL εξασφαλίζεισταθερές επιδόσεις δικτύου και ασφαλής προμήθεια της αλυσίδας εφοδιασμού.
| Παράμετρος | Περιγραφή |
|---|---|
| Κατασκευαστής | LINK-PP |
| Αριθμός τμήματος | LP5007NL |
| Τύπος προϊόντος | Μονάδα μετασχηματιστή LAN |
| Λιμένες | 1 |
| Ταχύτητα | 10/100/1000Βάση-Τ |
| Εγκατάσταση | ΕΜΤ |
| Συσκευή | Ταινία & Ρολ |
| Κατάσταση | Ενεργός |
Ως επαγγελματίας κατασκευαστής μαγνητικών εξαρτημάτων, η LINK-PP εισάγει μια νέα σειρά μαγνητικών ενοτήτων για LAN.Άλλες κατάλληλες εφαρμογές περιλαμβάνουν HubΤο πρωτόκολλο Ethernet είναι η κοινή βάση για την επικοινωνία δεδομένων.10 Base-T με 10 Mbit/sΤο LP5007NL παρέχει διάφορες αναλογίες στροφής και 350uH min OCL.Υποστηρίζει εκτεταμένο εύρος θερμοκρασίας λειτουργίας από 0 °C έως +70 °C.
