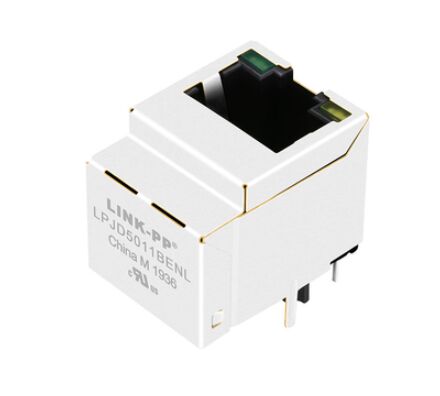

LPJD5011BENL Κάθετη υποδοχή RJ45 με ενσωματωμένο μαγνητικό 10/100 Base-T

LPJD5011BENL κατακόρυφος RJ45 σύνδεσμος με ενσωματωμένο μαγνητικό υποστηρίζει 10/100 Base-T Ethernet. 1x1 θύρα, 1500Vrms απομόνωση, LEDs, ιδανικό για δρομολογητές, διακόπτες και εφαρμογές LAN-on-motherboard.

LPJD5011BENL κάθετος συνδετήρας RJ45 με μαγνητική επισκόπηση

ΗLPJD5011BENLείναι υψηλής απόδοσηςκάθετη σύνδεση RJ45 με ενσωματωμένο μαγνητικό, ειδικά σχεδιασμένα για10/100 εφαρμογές Ethernet Base-TΣχεδιασμένο για να συναντάΠρότυπα IEEE 802.3, αυτό το συμπαγές1x1 σύνδεσμος LANαπλοποιεί τη διάταξη PCB, μειώνει το EMI και ενισχύει την ακεραιότητα του σήματος.

Χρησιμοποιείται ευρέως στηνΣυσκευές SOHO, LAN-on-Motherboard (LOM), διακόπτες και δρομολογητές, καθιστώντας την αξιόπιστη επιλογή για τους κατασκευαστές εξοπλισμού δικτύου που αναζητούν σταθερή απόδοση και οικονομική απόδοση.

Ηλεκτρικές προδιαγραφές @ 25°C

1. Αναλογία στροφών (RX/TX):1CT:1CT ± 5%

2. Ινδυτικότητα ανοικτού κυκλώματος (OCL):≥ 350μH @ 100kHz

3- Απώλεια εισαγωγής:≤ -1,2 dB (1100 MHz)

4Επιστροφή απώλειας:

• 1·30 MHz: ≥ -16 dB
• 3060 MHz: ≥ -12 dB
• 60·80 MHz: ≥ -10 dB
• 80-100 MHz: ≥ -8 dB

5- Επικοινωνία:≤ -30 dB

6- Απέρριψη κοινής λειτουργίας:≤ -30 dB

7Η τάση απομόνωσης:1500Vrms (PHY προς γραμμή)

Οι προδιαγραφές αυτές εξασφαλίζουνσταθερή μετάδοση δεδομένων, μειωμένος θόρυβος και υψηλή καταστολή EMI, τα οποία είναι κρίσιμα για την αξιοπιστία του Ethernet.

LPJD5011BENL 10/100Base-T Βόρειο δελτίο δεδομένων RJ45 Jack

LPJD5011BENL Βόρειο δελτίο δεδομένων RJ45 - διάταξη PCB

LPJD5011BENL Βόρειο δελτίο δεδομένων RJ45 - Σχηματικό

Υλικά και Ποιότητα Κατασκευής

• Διαμονή:PBT + 30% γυάλινες ίνες (UL94V-0)
• Επικοινωνίες:Φωσφόρος Χαλκός (C5210R-EH)
• Σφραγίδες:Μεταλλικό (C2680R-H)
• Ασπίδα:Ατσάλι από ανοξείδωτο SUS304
• Επικοινωνιακή επικάλυψη:Χρυσό 6μ"/15μ"/30μ" προαιρετικό

Διασφαλίζειεξαιρετική αντοχή, αντοχή στη διάβρωση και μακρύς κύκλος ζευγαρώσεως

LINK-PPΒόρειες μονάδες RJ45 Magjacks
