Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

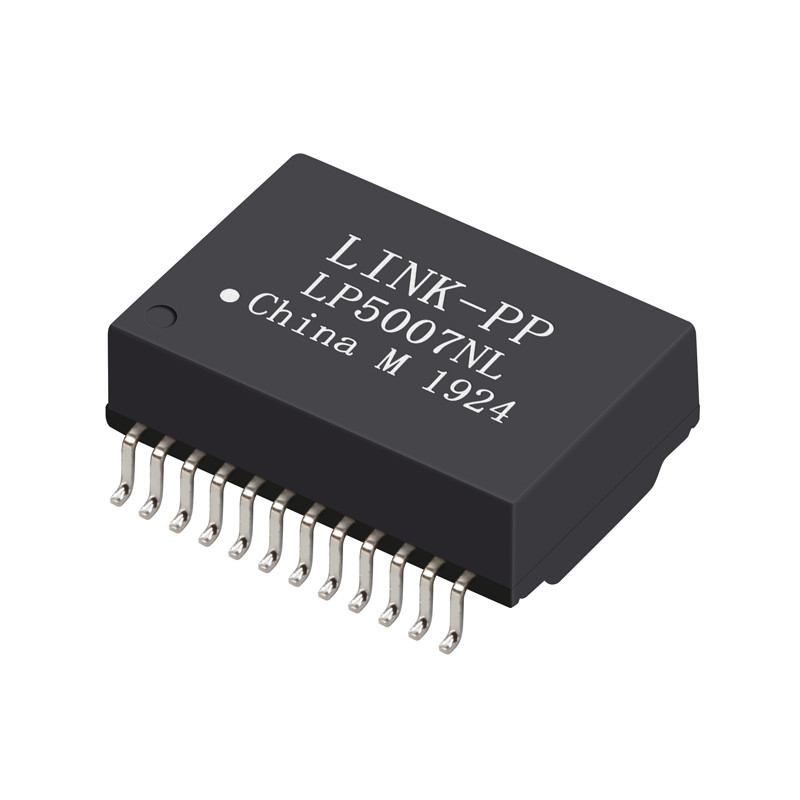

Αριθμό μοντέλου: LP5007NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Αρχικό: |
PT61020EL |
Ισοδύναμος: |
LP5007NL |
Ταχύτητα: |
1000 Βάση-Τ |
Τύπος μετασχηματιστή: |
Απομόνωση και διεπαφή δεδομένων |
θερμοκρασία: |
-40 °C ~ 85 °C |
Αρχείο: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Αρχικό: |
PT61020EL |
Ισοδύναμος: |
LP5007NL |
Ταχύτητα: |
1000 Βάση-Τ |
Τύπος μετασχηματιστή: |
Απομόνωση και διεπαφή δεδομένων |
θερμοκρασία: |
-40 °C ~ 85 °C |
Αρχείο: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
| Προδιαγραφές | Αξία |
|---|---|
| Δυνατότητα επαγωγής | 350 μH min @ 100 kHz, 0,2 V, 8 mA DC bias |
| Ινδυτικότητα διαρροής | 00,50 μH μέγιστο @ 100 kHz, 0,2 V |
| Δυνατότητα διασύνδεσης | 25 pF typ @ 100 kHz, 0,2 V |
| Αντίσταση συνεχούς ρεύματος (DCR) | 00,90 Ω μέγιστο |
| Απώλεια εισαγωγής | -1,1 dB μέγιστο (0,3·100 MHz) |
| Επιστροφή απώλειας | -18 dB min (0,3·30 MHz) -14,4 dB (40 MHz) -13,1 dB (50 MHz) -12 dB (60·80 MHz) |
| Διασταυρούμενη ακοή | -35 dB min (0,3·30 MHz) -28 dB min (60·100 MHz) |
| Απορρίπτεται η κοινή λειτουργία | -40 dB min (0,3·30 MHz) -35 dB (60 MHz) -30 dB (80·100 MHz) |
| Αναλογία στροφών | 1CT: 1 ± 5% |
| PoE+ ρεύμα | Μέχρι 650 mA για 1000BASE-T |
| Η τάση απομόνωσης (Hi-Pot) | 1500 VAC, 1 mA, 1 δεύτερο |
| Περιοχή θερμοκρασίας λειτουργίας | -40°C έως +85°C |
ΗPT61020ELείναιμονάδα μετασχηματιστή LAN με μία θύρα, επιφανειακής τοποθέτησηςσχεδιασμένο για10/100/1000 Βάση-T EthernetΕφαρμογές.κατασκευή δοχείωνΓια μεγαλύτερη αντοχή, αυτός ο μετασχηματιστής είναι ιδανικός για εξοπλισμό δικτύωσης υψηλών επιδόσεωνπου απαιτείΔύναμη μέσω Ethernet (PoE+).
Με συμπαγές αποτύπωμα17.62 × 16 × 6 mm, το PT61020EL ενσωματώνει ισχυρές μαγνητικές επιδόσεις με ένα υψηλό φράγμα απομόνωσης1.5 kVrms, διασφαλίζοντας την αξιόπιστη ακεραιότητα του σήματος και την προστασία του συστήματος.
Υποστηρίζει Ποιοδήποτε από τα ακόλουθα:, ανταποκρίνονται στις ανάγκες των συστημάτων IEEE 802.3 Ethernet, συμπεριλαμβανομένων των δρομολογητών, των διακόπτες, των καμερών IP και των συσκευών βιομηχανικών δικτύων.
■ ΕπικοινωνίαΣυμφωνεί με το σχέδιο προτύπων IEEE802.3ab για το 1000Base-T
■ ΕπικοινωνίαΣχεδιασμένο για εφαρμογές Gigabit Ethernet 10/100/1000 Base-T Full Duplex
■ ΕπικοινωνίαΣυσκευές χαμηλού προφίλ επιφανειακής τοποθέτησης που έχουν σχεδιαστεί για διαδικασία επαναρρόφησης (245 ° κορυφή)
■ ΕπικοινωνίαΥποστηρίζει 4 ζεύγη καλωδίων UTP κατηγορίας 5
■ ΕπικοινωνίαΣυμμόρφωση με το RoHS
PT61020EL Εφαρμογές:
■ Δικτυακό δίκτυο
■ Ethernet
