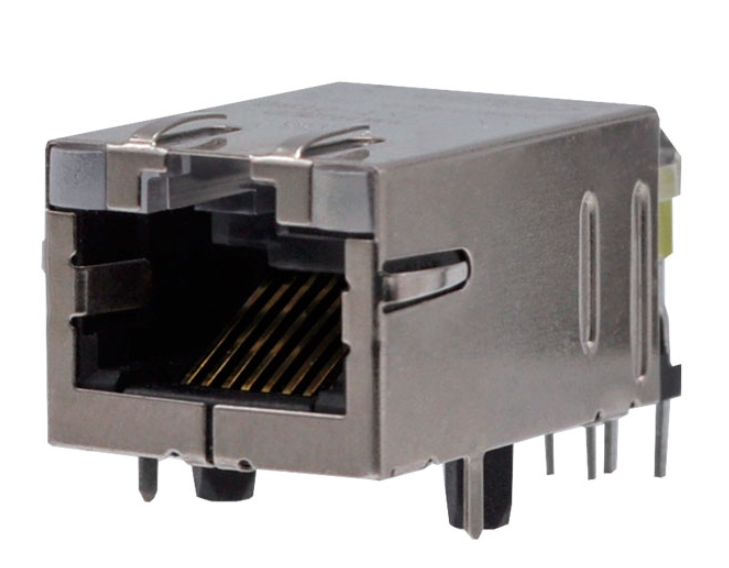

08B1-1X1T-06-F RJ45 Ενσωματωμένη μονάδα σύνδεσης 10/100BASE-T MagJack

08B1-1X1T-06-F RJ45 Ενσωματωμένη μονάδα συνδέσμου με υποστήριξη 10/100BASE-T, απομόνωση 1500Vrms, ενσωματωμένη μαγνητική, προσανατολισμός Tab-Up, τοποθέτηση μέσω τρύπας,και συμμόρφωση RoHS για βιομηχανικές εφαρμογές Ethernet.

Επισκόπηση του προϊόντος

Το 08B1-1X1T-06-F είναι ένα εξαιρετικά αξιόπιστο, μονόport (1x1) RJ45 Integrated Connector Module (ICM) που έχει σχεδιαστεί για εφαρμογές δικτύωσης 10/100BASE-T.Μηχανική με ενσωματωμένα μαγνητικά για εξοικονόμηση χώρου PCB και μείωση EMI, αυτό το MagJack διαθέτει ένα πρότυπο προφίλ ύψους, διαμόρφωση θύρας Tab-Up, και ισχυρή προστασία EMI.Έχει σχεδιαστεί για εγκατάσταση Through Hole Mount (THT) και δοκιμάζεται διεξοδικά για συμμόρφωση με το IEEE 802.3 απαιτήσεις απομόνωσης, καθιστώντας την ιδανική επιλογή για τηλεπικοινωνίες, βιομηχανικά δίκτυα και καταναλωτικά ηλεκτρονικά.

Βασικά χαρακτηριστικά του 08B1-1X1T-06-F

• Μονάδα ενσωματωμένου συνδέσμου RJ45 με μία θύρα (ICM)
• Υποστηρίζει IEEE 802.3 10BASE-T και 100BASE-TX Ethernet
• Μετασχηματιστές ολοκληρωμένης απομόνωσης και φιλτραρίσματα κοινής λειτουργίας
• Διαμόρφωση θύρας 1x1
• Προσανατολισμός θύρας Tab-Up
• Χωρίς δείκτες LED
• Εγκατάσταση διατρυπών PCB
• 1500Vrms τάση απομόνωσης
• Εξαιρετική απόδοση καταστολής των ΕΜΙ
• Συμμόρφωση με το RoHS
• Συστατικό αναγνωρισμένο από UL
• Διάσωμα διακόπτη που συμμορφώνεται με το μέρος 68 της FCC
• Θερμοκρασία λειτουργίας: 0°C έως +70°C

Ηλεκτρική απόδοση

Το 08B1-1X1T-06-F έχει σχεδιαστεί για να πληροί τις απαιτήσεις ακεραιότητας του σήματος Fast Ethernet.

1Χαρακτηριστικά του μετασχηματιστή

2. Απώλεια εισαγωγής

Η χαμηλή απώλεια εισαγωγής συμβάλλει στη διατήρηση της ισχύος του σήματος στις συνδέσεις Ethernet, εξασφαλίζοντας σταθερή απόδοση δικτύου.

3. Επιστροφή απώλειας

Η απόδοση απώλειας επιστροφής ελαχιστοποιεί τις αντανακλάσεις σήματος και βελτιώνει την αξιοπιστία της επικοινωνίας.

4Δυναμικό διάβασης (TX-RX)

5. Απέρριψη κοινής λειτουργίας (CMR)

Οι ενσωματωμένοι μαγνητικοί παράγοντες παρέχουν μέχρι και 70 dB καταστολή θορύβου κοινής λειτουργίας, βοηθώντας στη διατήρηση της ακεραιότητας του σήματος, μειώνοντας τις εκπομπές EMI,και βελτίωση της αξιοπιστίας του Ethernet σε βιομηχανικές και ενσωματωμένες εφαρμογές δικτύων.

08B1-1X1T-06-F Σχέδιο συνδέσμου RJ45

Μηχανικές και υλικές προδιαγραφές

Σχεδιασμένο για αντοχή και σταθερές ηλεκτρικές συνδέσεις, το 08B1-1X1T-06-F χρησιμοποιεί υλικά υψηλής ποιότητας που κατασκευάστηκαν για να αντέξουν τις τυποποιημένες διαδικασίες κατασκευής.

Διαμονή

• Υψηλής θερμοκρασίας θερμοπλαστικά PBT
• Αξιολόγηση επιβράδυνσης φλόγας UL94V-0

Επικάλυψη επαφής

• 15 μικρο-ιντσών χρυσαφένιο επίστρωμα
• Βελτιωμένη αντοχή στη διάβρωση
• Βελτιωμένη αξιοπιστία επαφής

Πινάκια

• Τεχνουργήματα από χάλυβα
• Διάμετρος: 0.018 ίντσες

Ασπίδα

• Κατασκευή από κράματα χαλκού
• Προεξοπλισμός νικελίου
• Δορυφόροι γης που έχουν βυθιστεί με συγκόλληση

Τα υλικά αυτά παρέχουν μακροχρόνια αντοχή και σταθερή ηλεκτρική απόδοση σε απαιτητικά περιβάλλοντα λειτουργίας.

Συμμόρφωση και Πιστοποιήσεις

Το 08B1-1X1T-06-F συμμορφώνεται με τις κύριες απαιτήσεις της βιομηχανίας:

• Πρότυπα IEEE 802.3 Ethernet
• Συμμόρφωση με το RoHS
• Επικαιροποιημένη έκδοση
• Εγκριμένο συστατικό UL
• πιστοποίηση cURus
• Απαιτούμενη απομόνωση 1500Vrms

Αριθμοί αρχείων UL:

• Ε196366
• Ε169987

Αυτές οι πιστοποιήσεις συμβάλλουν στη βελτιστοποίηση των εγκρίσεων προϊόντων και στην εξασφάλιση της συμβατότητας της παγκόσμιας εφαρμογής.

Συχνές Ερωτήσεις

1. Είναι το 08B1-1X1T-06-F κατάλληλο για Gigabit Ethernet;

Όχι. Αυτό το ICM έχει σχεδιαστεί ειδικά για εφαρμογές 10BASE-T και 100BASE-TX Fast Ethernet. Το Gigabit Ethernet απαιτεί διαφορετική μαγνητική αρχιτεκτονική που υποστηρίζει τη λειτουργία 1000BASE-T.

2Υποστηρίζει το 08B1-1X1T-06-F το PoE;

Όχι, αυτή η έκδοση έχει ταξινομηθεί ως μη PoE RJ45 ICM.

3Ποια τάση απομόνωσης παρέχει η μονάδα;

Τα ενσωματωμένα μαγνητικά παρέχουν απομόνωση 1500Vrms, ικανοποιώντας τις απαιτήσεις απομόνωσης IEEE 802.3.

4Περιλαμβάνονται και τα LED;

Ο αριθμός 08B1-1X1T-06-F είναι μια διαμόρφωση χωρίς LED σχεδιασμένη για εφαρμογές όπου δεν απαιτείται εξωτερική ένδειξη κατάστασης.

5Ποιο στυλ τοποθέτησης χρησιμοποιείται;

Ο σύνδεσμος χρησιμοποιεί τοποθέτηση μέσω τρύπας για ισχυρή μηχανική κατακράτηση και αξιοπιστία των αρθρώσεων συγκόλλησης.
