Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 0813-1X1T-43-F
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: $0.06-$0.35
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: στο Stock Ship σήμερα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4600K.PCS/Month
Τύπος προϊόντων: |
MagJacks (ICM) |
Αριθμός ανταλλακτικού: |
0813-1X1T-43-F |
Αριθμός θυρών: |
1x1 |
Ταχύτητα: |
1000Base-T |
Καρτέλες EMI: |
Με |
Led: |
χωρίς |
Rohs Compliant: |
Ναι-RoHS |
Θερμοκρασία λειτουργίας: |
0 ~ + 70oC |
Τύπος προϊόντων: |
MagJacks (ICM) |
Αριθμός ανταλλακτικού: |
0813-1X1T-43-F |
Αριθμός θυρών: |
1x1 |
Ταχύτητα: |
1000Base-T |
Καρτέλες EMI: |
Με |
Led: |
χωρίς |
Rohs Compliant: |
Ναι-RoHS |
Θερμοκρασία λειτουργίας: |
0 ~ + 70oC |

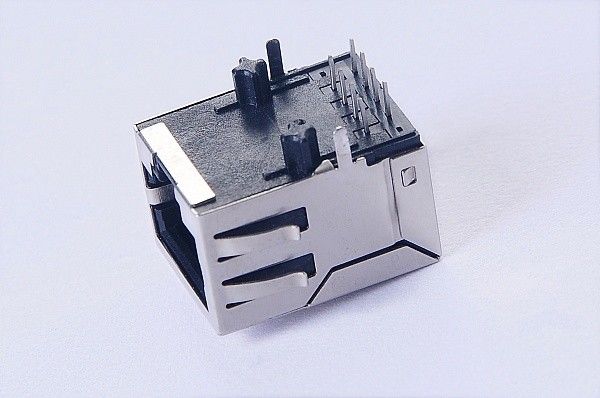

Το 0813-1X1T-43-F είναι μια ενσωματωμένη μονάδα σύνδεσης RJ45 (ICM) υψηλής απόδοσης, μονής θύρας (1x1) σχεδιασμένη για εφαρμογές 1000BASE-T (Gigabit Ethernet). Αυτό το MagJack® συνδυάζει τα πλεονεκτήματα υψηλής πυκνότητας ενός βιομηχανικού προτύπου υποδοχής RJ45 με μαγνητικά σχεδιασμένα με ακρίβεια, παρέχοντας ανώτερη ακεραιότητα σήματος, καταστολή EMI και γαλβανική απομόνωση σε ένα ενιαίο εξάρτημα εξοικονόμησης χώρου PCB.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Όνομα προϊόντος | 0813-1X1T-43-F RJ45 Με Μαγνητικά |
| Τύπος | MagJack / ICM |
| Αριθμός Λιμένων | 1x1 |
| Ταχύτητα | 1000ΒΑΣΗ-Τ |
| Προφίλ ύψους | Πρότυπο |
| LED | Οχι |
| Διαμόρφωση θύρας | Καρτέλα κάτω |
| Βαθμολογία PoE | Μη PoE |
| Τύπος τοποθέτησης | Μέσα από το Όρος Τρύπας |
| Θερμοκρασία λειτουργίας | 0°C έως +70°C |
| Καρτέλες EMI | Ναί |
| Συμμόρφωση RoHS | Ναί |
Το 0813-1X1T-43-F είναι ένα 1x1 RJ45 MagJack (Integrated Connector Module, ICM) σχεδιασμένο για εφαρμογές Ethernet 1000BASE-T. Συνδυάζει την υποδοχή RJ45 και τα μαγνητικά σε μια ενιαία συμπαγή λύση, βοηθώντας στην απλοποίηση του σχεδιασμού των PCB, στη μείωση της πολυπλοκότητας της διάταξης και στην υποστήριξη αξιόπιστης απόδοσης Gigabit Ethernet.
Χτισμένο με τυπικό προφίλ ύψους, προσανατολισμό θυρίδας προς τα κάτω και τοποθέτηση μέσω οπής, αυτός ο σύνδεσμος είναι μια πρακτική επιλογή για εξοπλισμό δικτύωσης που απαιτεί σταθερή μηχανική συγκράτηση και αξιόπιστη ακεραιότητα σήματος. Περιλαμβάνει επίσης καρτέλες EMI και είναι συμβατό με RoHS, καθιστώντας το κατάλληλο για μοντέρνα σχέδια βιομηχανικών και εμπορικών δικτύων.
1. Αναλογία στροφών
TP1: 1CT : 1CT ±2%
TP2: 1CT : 1CT ±2%
TP3: 1CT : 1CT ±2%
TP4: 1CT : 1CT ±2%
2. OCL@ 100kHz / 100mVRMS: 8mA DC bias: 350μH min.
3. Απώλεια εισαγωγής
0,1 MHz έως 1 MHz: -1,1 dB μέγ
1 MHz έως 65 MHz: -0,5 dB μέγ
65MHz έως 100MHz: -0,8 dB μέγ
100 MHz έως 125 MHz: -1,2 dB μέγ
4. Απώλεια επιστροφής (ελάχιστη)
0,5 MHz έως 40 MHz: -18 dB
40 MHz έως 100 MHz: -12 + 20 log (f/80 MHz) dB
5. Απόρριψη κοινής λειτουργίας σε κοινή λειτουργία:100kHz έως 100MHz: -30 dB min
6. Απόρριψη κοινής λειτουργίας σε διαφορική λειτουργία:100kHz έως 100MHz: -35 dB min
7. Hipot / Τάση απομόνωσης:1500 Vrms ή 2250 VDC
Το 0813-1X1T-43-F MagJack είναι μια ευέλικτη λύση για ένα ευρύ φάσμα συσκευών με δυνατότητα Ethernet, όπως:
Αυτή η υποδοχή RJ45 με μαγνητικά είναι ιδανική για:
Επειδή τα μαγνητικά είναι ενσωματωμένα στον σύνδεσμο, ο σχεδιασμός μπορεί να είναι πιο συμπαγής και ευκολότερος στη δρομολόγηση.
Το εξάρτημα έχει σχεδιαστεί για 1000BASE-T, καθιστώντας το κατάλληλο για χάλκινες συνδέσεις Ethernet υψηλής ταχύτητας.
Η διαμόρφωση καρτέλας κάτω και η σχεδίαση LED δεν υποστηρίζουν βελτιστοποιημένες διατάξεις του μπροστινού πίνακα και της πλακέτας.
Οι ενσωματωμένες καρτέλες EMI συμβάλλουν στη βελτίωση του ελέγχου θορύβου και υποστηρίζουν πιο στιβαρή απόδοση του συστήματος.
Με συμμόρφωση RoHS, αυτός ο σύνδεσμος ταιριάζει στις σύγχρονες περιβαλλοντικές και κατασκευαστικές απαιτήσεις.
