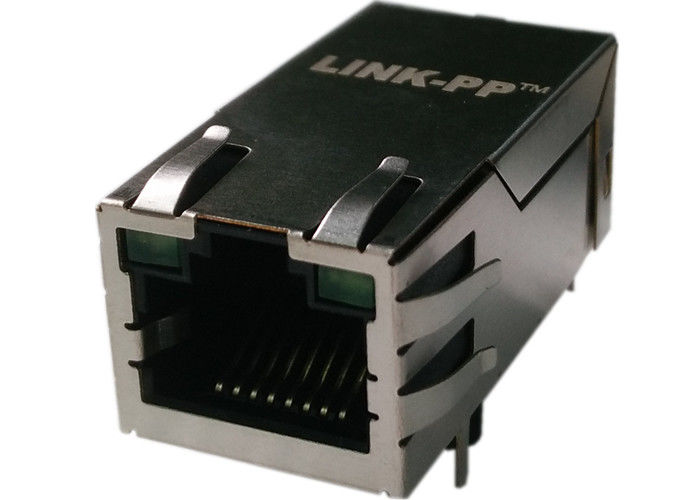

JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 Συνδέτης (Tab-Up, 35W PSE, 2250VDC)

Το JK0-0177NL είναι μια ενσωματωμένη μονάδα σύνδεσης RJ45 (ICM) μονής θύρας (1x1) Gigabit (1000BASE-T) υψηλής απόδοσης από την αποκλειστική σειρά PulseJack™. Σχεδιασμένο με προηγμένη εσωτερική αρχιτεκτονική που διαθέτει 12 διακριτούς ακροδέκτες σήματος και 4 απομονωμένους ακροδέκτες ισχύος PoE+, το JK0-0177NL συμμορφώνεται πλήρως με τις προδιαγραφές IEEE 802.3at / IEEE 802.3bt.

Παρέχει συνεχή ισχύ έως και 35W στη θέση PSE (15W–30W στη θέση PD) σε 2 ή 4 ζεύγη ενώ διατηρεί μια ισχυρή διηλεκτρική μόνωση 2250 VDC. Διαθέτοντας κορυφαία στον κλάδο ελάχιστη αυτεπαγωγή ανοιχτού κυκλώματος (OCL) 350 μH, επαληθευμένη με πόλωση DC από την πλευρά γραμμής 20 mA, το JK0-0177NL διασφαλίζει μηδενικό κορεσμό πυρήνα σε ρυθμίσεις PoE υψηλής ισχύος. Στεγασμένο σε θερμοπλαστικό σώμα UL 94 V-0 επιβραδυντικό φλόγας με βαθμολογία MSL 1, είναι βελτιστοποιημένο για υλικό δικτύωσης υψηλής πυκνότητας, κάμερες ασφαλείας IP, ελεγκτές έξυπνων κτιρίων και σημεία πρόσβασης επιχειρήσεων.

1. Γενικές & Περιβαλλοντικές Επιδόσεις

2. Παράδοση ισχύος PoE και ηλεκτρικά χαρακτηριστικά (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. Υλικά, Μηχανική Ανθεκτικότητα & Διαμόρφωση LED

IF=20 mAIF = 20 mA

Φύλλο δεδομένων σύνδεσης JK0-0177NL RJ45

Engineering Deep-Dive: Γιατί να επιλέξετε το JK0-0177NL;

1. Ανοχή πόλωσης 20 mA DC: Αποτροπή κορεσμού πυρήνα κάτω από ρεύματα υψηλής ανισορροπίας

Οι περισσότερες γενικές ICM Gigabit βαθμολογούνται μόνο για πόλωση DC 11 mA σύμφωνα με το πρότυπο IEEE 802.3 παλαιού τύπου. Σε πραγματικές εγκαταστάσεις PoE+, οι ανισορροπίες αντίστασης ζεύγους καλωδίων μπορούν να προκαλέσουν υψηλές μετατοπίσεις βρόχου DC.

Το Pulse JK0-0177NL εγγυάται ένα ελάχιστο 350 µH OCL σε πόλωση DC 20 mA, παρέχοντας σχεδόν το διπλάσιο περιθώριο κορεσμού των συμβατικών βυσμάτων. Αυτό αποτρέπει το roll-off της επαγωγής, σταθεροποιεί την απώλεια επιστροφής υψηλής συχνότητας και εξαλείφει τελείως την πτώση πακέτων ή το πτερύγιο ζεύξης σε μεγάλες διαδρομές καλωδίων (έως 100 μέτρα).

2. Αφιερωμένο 12-σήμα + 4-PoE Φυσικός διαχωρισμός

Σε αντίθεση με τις κοινές ενσωματωμένες υποδοχές που συνδυάζουν κεντρικά χτυπήματα σε εσωτερικά ίχνη σήματος, το JK0-0177NL διαθέτει αποκλειστικό φυσικό διαχωρισμό 12 ακίδων σήματος και 4 ακροδεκτών PoE βαρέως μετρητή.

• Θερμική αποσύνδεση: Απομονώνει έως και 35 W συνεχούς θέρμανσης DC από ευαίσθητα διαφορικά σήματα PHY.
• Μειωμένη αλληλεπίδραση κοντά στο τέλος (ΕΠΟΜΕΝΟ): Ελαχιστοποιεί την αμοιβαία σύζευξη επαγωγής μεταξύ μεταβατικών στοιχείων έγχυσης ισχύος και μετασχηματιστών δεδομένων.

Σχεδιασμός υλικού & Συστάσεις διάταξης PCB

1. Δρομολόγηση PoE υψηλού ρεύματος (4 ακίδες ισχύος):

• Δρομολογήστε τα 4 αποκλειστικά ίχνη ισχύος PoE με πλάτος τουλάχιστον 30 έως 35 mils (για 1 ουγκιά χαλκού) για να δεχτούν συνεχή ρεύματα γραμμής έως 720 mA με ελάχιστη αύξηση θερμοκρασίας.
• Τοποθετήστε ένα τοπικό πολύγωνο θερμικής μεταφοράς κάτω από τους ακροδέκτες επιστροφής ισχύος για να μεταφέρει τη θερμότητα απευθείας σε εσωτερικά επίπεδα γείωσης/ισχύος.

2. Όριο απομόνωσης 2250 VDC Keep-Out:

Διατηρήστε μια απόλυτη απόσταση απόστασης ≥ 2,0 mm μεταξύ του μπροστινού άκρου της γραμμής κυκλώματος (σασί/θωράκιση γείωσης) και του ψηφιακού πλευρικού κυκλώματος PHY (λογική γείωση) για να περάσετε με ασφάλεια τη διηλεκτρική δοκιμή 2250 VDC.

3. Θερμικό προφίλ συγκόλλησης κυμάτων:

Επειδή η μονάδα διαθέτει θερμοπλαστικό περίβλημα MSL 1, είναι έτοιμη για συγκόλληση με κύματα απευθείας από τη συσκευασία. Η συνιστώμενη μέγιστη θερμοκρασία είναι 260°C μέγιστη για διάρκεια που δεν υπερβαίνει τα 10 δευτερόλεπτα.

Πληροφορίες προμήθειας, εφοδιαστικής και παραγγελιών

• Αριθμός ανταλλακτικού για παραγγελία: JK0-0177NL
• Πρότυπο συσκευασίας:Βιομηχανική αντιστατική συσκευασία Tray (προστατευτικά μαξιλαράκια κύρια χαρτοκιβώτια αποστολής).
• Ευαισθησία στην υγρασία:JEDEC MSL 1 (δεν απαιτείται ξηρή συσκευασία ή ψήσιμο πριν από την κυματική συγκόλληση).
• Ελάχιστη ποσότητα παραγγελίας (MOQ):Τυπικές ποσότητες πλήρους δίσκου (Δείγματα ποσοτήτων που υποστηρίζονται για τη δημιουργία πρωτοτύπων).
• Τυπικός χρόνος παράδοσης εργοστασίου:6–10 Εβδομάδες (Επικοινωνήστε με το γραφείο πωλήσεών μας για δυναμικό απόθεμα buffer).

Συχνές Ερωτήσεις

Ε1: Ποια είναι η λειτουργική διαφορά μεταξύ του Pulse JK0-0177NL και του JXK0-0177NL;

Α: Η κύρια διαφορά έγκειται στη βαθμολογία θερμοκρασίας λειτουργίας. Το JK0-0177NL προδιαγράφεται για εμπορικά περιβάλλοντα θερμοκρασίας (0°C έως +70°C). Το JXK0-0177NL έχει σχεδιαστεί με μαγνητικό σύρμα εκτεταμένης θερμοκρασίας και γλάστρα για να αντέχει σε βιομηχανικές θερμοκρασίες (-40°C έως +85°C). Και οι δύο συσκευές μοιράζονται πανομοιότυπα pinouts, διαστάσεις αποτυπώματος και αναλογίες ηλεκτρικών στροφών.

Ε2: Μπορεί το JK0-0177NL να υποστηρίξει ισχύ PoE 4 ζευγών IEEE 802.3bt;

Α: Ναι. Ενώ το JK0-0177NL προοριζόταν αρχικά για παράδοση IEEE 802.3at (PoE+) 30W σε 2 ζεύγη (χρησιμοποιώντας συνδέσεις γραμμής MX1 και MX2, ή 15W χρησιμοποιώντας MX3/MX4), η εσωτερική γεωμετρία του μετασχηματιστή 4 καναλιών και η αποκλειστική διανομή 4-pins σε όλη την εξαγωγή ισχύος 3-3 W4 του επιτρέπουν ζεύγη σύμφωνα με το νεότερο πρότυπο IEEE 802.3bt.

Ε3: Γιατί η πόλωση DC 350 µH @ 20 mA είναι κρίσιμη για εφαρμογές PoE+;

Α: Όταν ρέουν υψηλά ρεύματα συνεχούς ρεύματος μέσω ενός καλωδίου Ethernet, οι αναντιστοιχίες αντίστασης μεταξύ των ζευγών αγωγών δημιουργούν μια μη ισορροπημένη πόλωση DC στις περιελίξεις του μετασχηματιστή. Το JK0-0177NL είναι εγγυημένο ότι διατηρεί τουλάχιστον 350 µH επαγωγής με εφαρμογή πόλωσης ρεύματος συνεχούς ρεύματος 20 mA, αποτρέποντας τον μαγνητικό κορεσμό που θα μπορούσε να παραμορφώσει τα διαφορικά σήματα Ethernet και να προκαλέσει απώλεια πακέτων.

Ε4: Ποιοι πομποδέκτες Ethernet PHY είναι συμβατοί με το JK0-0177NL;

Α: Η τυπική αναλογία στροφών 1CT:1CT και στα 4 διαφορικά κανάλια καθιστά το JK0-0177NL παγκοσμίως συμβατό με όλα τα κορυφαία PHY Gigabit Ethernet σε λειτουργία ρεύματος και τάσης, συμπεριλαμβανομένων των IC από TI, Marvell, Broadcom, Realtek και Microchip.
