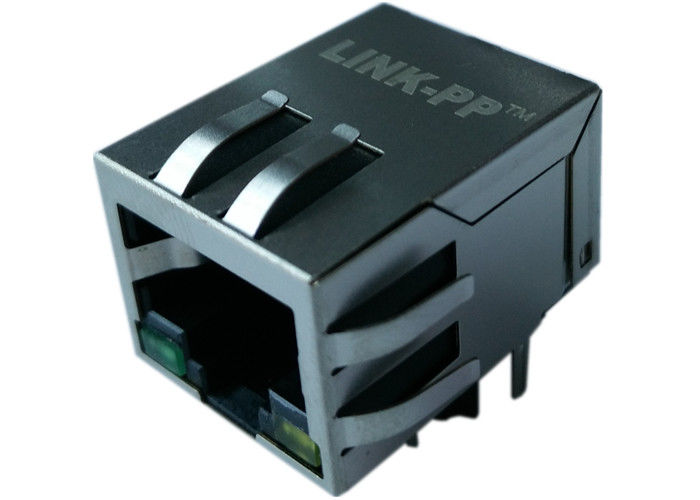

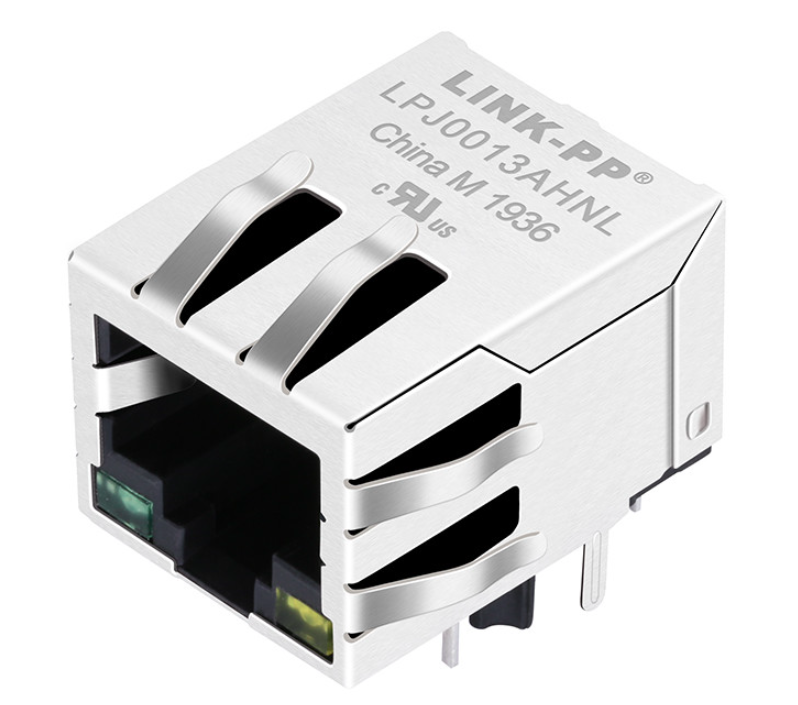

RB1-125BAG1A 10/100Base-T Μαγνητικός σύνδεσμος RJ45 με μετασχηματιστή

Επισκόπηση προϊόντος

Το RB1-125BAG1A RJ45 1×1 με Μετασχηματιστή είναι ένας υψηλής απόδοσης ενσωματωμένος σύνδεσμος RJ45 MagJack σχεδιασμένος για εφαρμογές Ethernet 10/100Base-T. Αυτός ο μονοθυριδικός, θωρακισμένος σύνδεσμος RJ45 ενσωματώνει έναν μετασχηματιστή LAN (μαγνητικά), θωράκιση EMI με δακτύλους γείωσης, και διχρωματικούς δείκτες LED σε μια συμπαγή συσκευασία right-angle με διάτρηση.

Σχεδιασμένο για εξοπλισμό δικτύωσης Ethernet που απαιτεί αξιόπιστη ακεραιότητα σήματος, καταστολή EMI και αποδοτική ενσωμάτωση στην πλακέτα PCB, το RB1-125BAG1A υποστηρίζει λειτουργικότητα AutoMDIX, πληροί απαιτητικές προδιαγραφές ηλεκτρικής απόδοσης και παρέχει εξαιρετική απόρριψη κοινού τρόπου, χαμηλή απώλεια εισαγωγής και προστασία απομόνωσης.

Αυτός ο σύνδεσμος RJ45 με ενσωματωμένο μετασχηματιστή και LED είναι ιδανικός για εφαρμογές όπως διακόπτες Ethernet, δρομολογητές, βιομηχανικός εξοπλισμός δικτύωσης, ενσωματωμένοι ελεγκτές, πύλες IoT και συσκευές επικοινωνίας.

Βασικά Χαρακτηριστικά

• Ενσωματωμένο RJ45 MagJack με μετασχηματιστή
• Διαμόρφωση RJ45 μονού θύρας 1×1
• Υποστηρίζει εφαρμογές Ethernet 10/100Base-T
• Ενσωματωμένοι δείκτες LED (Πράσινο/Κίτρινο)
• Θωρακισμένη σχεδίαση με δακτύλους γείωσης EMI
• Τοποθέτηση PCB με διάτρηση σε γωνία right-angle
• Υποστηρίζει λειτουργικότητα Ethernet AutoMDIX
• Ελάχιστη αυτεπαγωγή 350µH με πόλωση DC 8mA
• Εξαιρετική απόδοση EMI με απόρριψη κοινού τρόπου ≥30dB
• Προστασία απομόνωσης 1500VAC HiPot
• Περίβλημα από θερμοπλαστικό υλικό υψηλής θερμοκρασίας με πιστοποίηση UL94 V-0
• Εύρος θερμοκρασίας λειτουργίας: 0°C έως +70°C

Τεχνικές Προδιαγραφές RB1-125BAG1A

Γενικές Προδιαγραφές

Μηχανικές Προδιαγραφές

Προδιαγραφές Επαφής & Υλικού

Ηλεκτρικές Προδιαγραφές RB1-125BAG1A

Απόδοση Ethernet

Ηλεκτρικά Χαρακτηριστικά Μετασχηματιστή

Φύλλο Δεδομένων RB1-125BAG1A

Φύλλο Δεδομένων RB1-125BAG1A - Διαστάσεις

Φύλλο Δεδομένων RB1-125BAG1A - Σχηματικό

Γιατί να επιλέξετε τον σύνδεσμο RJ45 RB1-125BAG1A με Μετασχηματιστή?

1. Τα Ενσωματωμένα Μαγνητικά Εξοικονομούν Χώρο στην PCB

Σε αντίθεση με τους παραδοσιακούς συνδέσμους RJ45 που απαιτούν εξωτερικούς μετασχηματιστές LAN, το RB1-125BAG1A συνδυάζει:

• Σύνδεσμο RJ45
• Μετασχηματιστή Ethernet
• Θωράκιση EMI
• Δείκτες LED

σε ένα ενιαίο συμπαγές εξάρτημα, μειώνοντας την πολυπλοκότητα της PCB και το κόστος συναρμολόγησης.

2. Αξιόπιστη Απόδοση Σήματος Ethernet

Με:

• Ελάχιστη αυτεπαγωγή 350µH
• Χαμηλή απώλεια εισαγωγής
• Υψηλή απόρριψη κοινού τρόπου
• Ελεγχόμενη αντίσταση 100Ω

ο σύνδεσμος εξασφαλίζει σταθερή επικοινωνία Ethernet 10/100Mbps.

3. Βιομηχανικός Μηχανικός Σχεδιασμός

Ο συνδυασμός:

• Θωράκιση από ανοξείδωτο χάλυβα
• Περίβλημα UL94 V-0
• Τοποθέτηση με διάτρηση

παρέχει εξαιρετική ανθεκτικότητα για μακροχρόνια λειτουργία.

Ε&Α

Ε1. Τι ταχύτητα Ethernet υποστηρίζει ο σύνδεσμος RJ45 RB1-125BAG1A;

Το RB1-125BAG1A υποστηρίζει εφαρμογές Ethernet 10/100Base-T, παρέχοντας αξιόπιστη συνδεσιμότητα Fast Ethernet για εξοπλισμό δικτύωσης.

Ε2. Περιλαμβάνει το RB1-125BAG1A ενσωματωμένο μετασχηματιστή;

Ναι. Αυτό το RJ45 MagJack ενσωματώνει μαγνητικά στοιχεία Ethernet, εξαλείφοντας την ανάγκη για ξεχωριστό εξωτερικό μετασχηματιστή LAN.

Ε3. Υποστηρίζει αυτός ο σύνδεσμος RJ45 AutoMDIX;

Ναι. Το RB1-125BAG1A υποστηρίζει AutoMDIX, επιτρέποντας την αυτόματη ανίχνευση και διόρθωση των ζευγών μετάδοσης και λήψης καλωδίου Ethernet.

Ε4. Τι τύπο τοποθέτησης PCB χρησιμοποιεί αυτός ο σύνδεσμος RJ45;

Ο σύνδεσμος χρησιμοποιεί ένα σχέδιο τοποθέτησης με διάτρηση σε ορθή γωνία, παρέχοντας ισχυρή μηχανική σταθερότητα για τη συναρμολόγηση της PCB.

Ε5. Περιλαμβάνει το RB1-125BAG1A δείκτες LED;

Ναι. Διαθέτει ενσωματωμένους πράσινους/κίτρινους δείκτες LED για την παρακολούθηση της κατάστασης σύνδεσης και δραστηριότητας Ethernet.

Ε6. Ποια είναι η προδιαγραφή αυτεπαγωγής του μετασχηματιστή;

Ο ενσωματωμένος μετασχηματιστής παρέχει ελάχιστη πρωτεύουσα αυτεπαγωγή 350µH στα 100kHz με πόλωση DC 8mA.

Ε7. Είναι αυτός ο σύνδεσμος RJ45 θωρακισμένος για προστασία EMI;

Ναι. Το RB1-125BAG1A διαθέτει θωράκιση από ανοξείδωτο χάλυβα με δακτύλους γείωσης EMI για τη μείωση της ηλεκτρομαγνητικής παρεμβολής.

Ε8. Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Το εύρος θερμοκρασίας λειτουργίας είναι 0°C έως +70°C, με δυνατότητα αποθήκευσης από -40°C έως +85°C.

Ε9. Ποιες εφαρμογές χρησιμοποιούν συνδέσμους RJ45 με ενσωματωμένα μαγνητικά;

Οι ενσωματωμένοι MagJacks RJ45 χρησιμοποιούνται συνήθως σε διακόπτες Ethernet, δρομολογητές, βιομηχανικούς ελεγκτές, συσκευές IoT, ενσωματωμένα συστήματα και εξοπλισμό επικοινωνιών.

Ε10. Μπορεί το RB1-125BAG1A να αντικαταστήσει έναν ξεχωριστό σύνδεσμο RJ45 και έναν μετασχηματιστή LAN;

Ναι. Επειδή ο μετασχηματιστής είναι ενσωματωμένος στη διάταξη του συνδέσμου RJ45, μπορεί να απλοποιήσει τον σχεδιασμό της PCB και να μειώσει τον αριθμό των εξαρτημάτων σε σύγκριση με ξεχωριστές λύσεις.
