Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: HF-81606T
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
προδιαγραφές: |
HF-81606T |
Εφαρμογή: |
Τοπικό LAN Ethernet (μη σημείο εισόδου) |
Συσκευασία: |
SMD |
Αριθμός καρφιτσών: |
16 |
Θερμοκρασία: |
- 40℃ + 85℃ |
Πυρήνες ανά λιμένα: |
4 |
Archivi Disponibili: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
προδιαγραφές: |
HF-81606T |
Εφαρμογή: |
Τοπικό LAN Ethernet (μη σημείο εισόδου) |
Συσκευασία: |
SMD |
Αριθμός καρφιτσών: |
16 |
Θερμοκρασία: |
- 40℃ + 85℃ |
Πυρήνες ανά λιμένα: |
4 |
Archivi Disponibili: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |

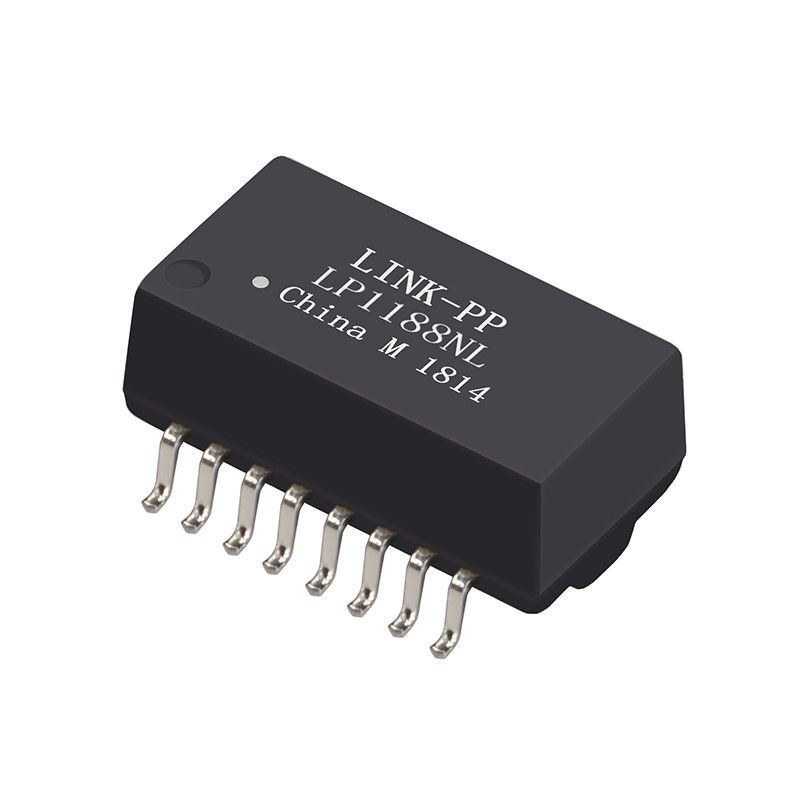

10/100base-TX ενιαίος λιμένας Magnetics HF-81606 Τ
| Εφαρμογή | Τοπικό LAN ETHERNET (σημείο εισόδου PoE&NON) |
| AutomDX | ΝΑΙ |
| Σχόλιο | RoHS υποχωρητικό LP1188NL |
| Διαμόρφωση RX | Τ, Γ |
| Διαμόρφωση TX | Τ, Γ |
| Κατασκευή | ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ |
| Πυρήνες ανά λιμένα | 4 |
| Αριθμός λιμένων | Ενιαίος λιμένας |
| PCB | ΚΑΝΕΝΑ PCB |
| Συσκευασία | SMT |
| Ύψος συσκευασίας (ίντσες) | 0,225 ή άλλο |
| Ύψος συσκευασίας (χιλ.) | 5,715 ή άλλο |
| Μήκος συσκευασίας (ίντσες) | 1.12 ή άλλος |
| Μήκος συσκευασίας (χιλ.) | 28,448 ή άλλο |
| Πλάτος συσκευασίας (ίντσες) | 0,63 ή άλλο |
| Πλάτος συσκευασίας (χιλ.) | 16,002 ή άλλο |
| RoHS υποχωρητικό | Ναι-RoHS-6 |
| Ταχύτητα | 10/100/1000base-TX |
| Θερμοκρασία | 0 ΕΩΣ 70/-40 έως +85 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
| Κύριο P/N | LP1188NL, κ.λπ. |
HF-81606T ηλεκτρικές προδιαγραφές (25)
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφής απώλεια:
1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Λογομαχία
30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms λ.
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
Ανταγωνιστικό πλεονέκτημα:
16 έτη εμπειρίας παραγωγής,
2600 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
| HF-81606T απομονωμένη ενότητα μετασχηματιστών του τοπικού LAN Ethernet, 16 καρφίτσες LP1188NL Magnetics | |||
