| Προδιαγραφές: | XFATM9B | Οικογένεια: | Μαγνητικό 10/100Base-τ |
|---|---|---|---|
| Μοντάρισμα: | smd | Ραδιόφωνο στροφής: | 1: 1 |
| Μάζα παραγωγική: | LP1188NL | θερμοκρασία: | - 40 + 85℃ |
| Archivi Disponibil: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Κυριώτερο σημείο: | 10/100Base-τ Magnetics,Μετασχηματιστής Ethernet |
||
| Ενιαίος μετασχηματιστής λιμένων | 10/100 μετασχηματιστής βάση-τ | Ραδιόφωνο στροφής 1:1 | Μοντάρισμα SMD |
Περιγραφή:

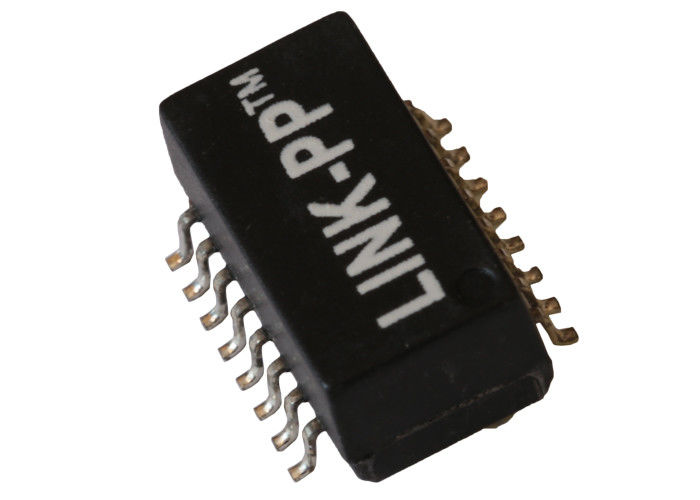

XFATM9B 10/100 βάσεων μαγνητικός μετασχηματιστής 16Pins του τοπικού LAN ενότητας????????
10/100Base-τ μετασχηματιστής XFATM9B
10/100Base-τ ενότητες μετασχηματιστών
ενιαία ενότητα μετασχηματιστών λιμένων 10/100Base-τ Ethernet
|
Εφαρμογή |
Τοπικό LAN ETHERNET (σημείο εισόδου PoE&NON) |
|
AutomDX |
ΝΑΙ |
|
Σχόλιο |
RoHS υποχωρητικό |
|
Διαμόρφωση RX |
Τ, Γ |
|
Διαμόρφωση TX |
Τ, Γ |
|
Κατασκευή |
ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ |
|
Πυρήνες ανά λιμένα |
4 |
|
Αριθμός λιμένων |
Ενιαίος |
|
PCB |
ΚΑΝΕΝΑ PCB |
|
Συσκευασία |
SMT |
|
Ύψος συσκευασίας (ίντσες) |
0,225 ή άλλο |
|
Ύψος συσκευασίας (χιλ.) |
5,715 ή άλλο |
|
Μήκος συσκευασίας (ίντσες) |
1.12 ή άλλος |
|
Μήκος συσκευασίας (χιλ.) |
28,448 ή άλλο |
|
Πλάτος συσκευασίας (ίντσες) |
0,63 ή άλλο |
|
Πλάτος συσκευασίας (χιλ.) |
16,002 ή άλλο |
|
RoHS υποχωρητικό |
Ναι-RoHS-6 |
|
Ταχύτητα |
10/100/1000base-TX |
|
Θερμοκρασία |
0 ΕΩΣ 70/-40 έως +85 |
|
Αναλογία RX στροφών |
1CT: 1CT |
|
Αναλογία TX στροφών |
1CT: 1CT |
|
Κύριο P/N |
LP1102NL, κ.λπ. |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms, 0.5mA, 1Sec
Πλευρά τσιπ στην πλευρά γραμμών
