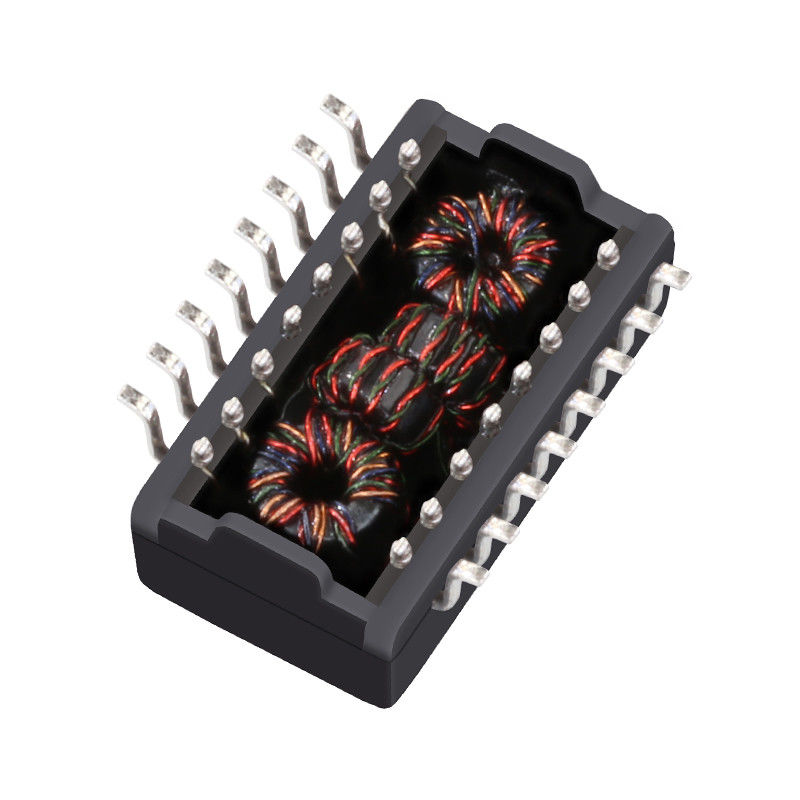

TG110-A050N2LF 10/100BASE-TX Automotive Ethernet Transformer SMT

Ο TG110-A050N2LF είναι ένας μετασχηματιστής SMT (Surface Mount Technology) υψηλής απόδοσης, αυτοκινητοβιομηχανικής ποιότητας, ειδικά σχεδιασμένος για εφαρμογές Ethernet 10/100BASE-TX. Κατασκευασμένο από την Halo Electronics, αυτό το μονοθύρας εξάρτημα είναι πλήρως πιστοποιημένο κατά AEC-Q200, διασφαλίζοντας τα υψηλότερα επίπεδα αξιοπιστίας και ανθεκτικότητας που απαιτούνται για αυστηρά περιβάλλοντα αυτοκινητοβιομηχανίας.

Σχεδιασμένο με συμπαγή επιφάνεια SMD, το TG110-A050N2LF παρέχει κρίσιμη γαλβανική απομόνωση και διαμόρφωση σήματος, καθιστώντας το απαραίτητο εξάρτημα για την επικοινωνία δεδομένων υψηλής ταχύτητας στα σύγχρονα οχήματα.

• Αξιοπιστία Αυτοκινητοβιομηχανικής Ποιότητας: Πλήρως συμβατό με τα πρότυπα AEC-Q200, εγγυώμενο την απόδοση υπό μηχανική καταπόνηση και περιβαλλοντικές αλλαγές.
• Βελτιστοποιημένη Ακεραιότητα Σήματος: Διαθέτει αναλογία σπειρών 1CT:1CT τόσο για τα κανάλια μετάδοσης όσο και για τα κανάλια λήψης, παρέχοντας εξαιρετική αντιστοίχιση σύνθετης αντίστασης.
• Υψηλή Απομόνωση: Προσφέρει προστασία 1500Vrms Hi-Pot, προστατεύοντας ευαίσθητα τσιπ PHY από υπέρταση τάσης και θόρυβο.
• Χαμηλές Παρασιτικές: Με μέγιστη χωρητικότητα μεταξύ των πηνίων (Cw/w) μόλις 35pF και χαμηλό DCR 0.9Ω, ελαχιστοποιεί την παραμόρφωση του σήματος και την απώλεια εισαγωγής.
• Ανθεκτική Συσκευασία SMT: Σχεδιασμένο για αυτοματοποιημένη συναρμολόγηση με pick-and-place, μειώνοντας το κόστος κατασκευής και βελτιώνοντας την αποδοτικότητα του χώρου της πλακέτας PCB.

Τεχνικές Προδιαγραφές του 10/100BASE-TX SMT Transformer

Τυπικές Εφαρμογές του TG110-A050N2LF Automotive Ethernet Transformer

• Συστήματα ψυχαγωγίας αυτοκινήτων
• Συνδεσιμότητα Ethernet εντός οχήματος
• Μονάδες επικοινωνίας 10/100BASE-TX
• Υλικό δικτύωσης αυτοκινήτων
• Σχεδιασμοί συμπαγών μαγνητικών SMD που απαιτούν πιστοποίηση AEC-Q200

Ποιότητα & Συμμόρφωση

Το TG110-A050N2LF είναι χωρίς μόλυβδο και συμβατό με RoHS. Η πιστοποίησή του AEC-Q200 σημαίνει ότι έχει υποβληθεί σε εκτεταμένες δοκιμές για κυκλική ψύξη, πόλωση υγρασίας, μηχανικό σοκ και δονήσεις, διασφαλίζοντας ότι πληροί τις αυστηρές απαιτήσεις της παγκόσμιας εφοδιαστικής αλυσίδας αυτοκινητοβιομηχανίας.

 Συχνές Ερωτήσεις Σχετικά με τους Μετασχηματιστές Ethernet AEC-Q200

Το TG110-A050N2LF είναι μια πρακτική επιλογή για μηχανικούς που αναζητούν έναν μετασχηματιστή που εξισορροπεί την ηλεκτρική απόδοση με την πιστοποίηση αυτοκινητοβιομηχανίας. Το 350µH OCL, το χαμηλό 0.9Ω DCR και το όριο χωρητικότητας 35pF υποστηρίζουν την αποτελεσματική μετάδοση σήματος, ενώ η βαθμολογία 1500Vrms hi-pot προσθέτει εμπιστοσύνη στην απομόνωση για εφαρμογές Ethernet.

Ε1: Για τι χρησιμοποιείται το TG110-A050N2LF;

Είναι ένας μονοθύρας μετασχηματιστής Ethernet αυτοκινητοβιομηχανίας SMD 10/100BASE-TX σχεδιασμένος για συστήματα ψυχαγωγίας αυτοκινήτων και παρόμοια δικτυωμένα συστήματα.

Ε2: Είναι το TG110-A050N2LF πιστοποιημένο κατά AEC-Q200;

Ναι. Το φύλλο δεδομένων το αναφέρει ως πιστοποιημένο κατά AEC-Q200.

Ε3: Ποια είναι η αναλογία σπειρών του TG110-A050N2LF;

Η αναλογία σπειρών είναι 1CT:1CT.

Ε4: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Το αναφερόμενο εύρος θερμοκρασίας λειτουργίας είναι 0 έως +70°C.

Ε5: Τι βαθμολογία απομόνωσης παρέχει;

Ο μετασχηματιστής έχει προδιαγραφές 1500Vrms hi-pot.
