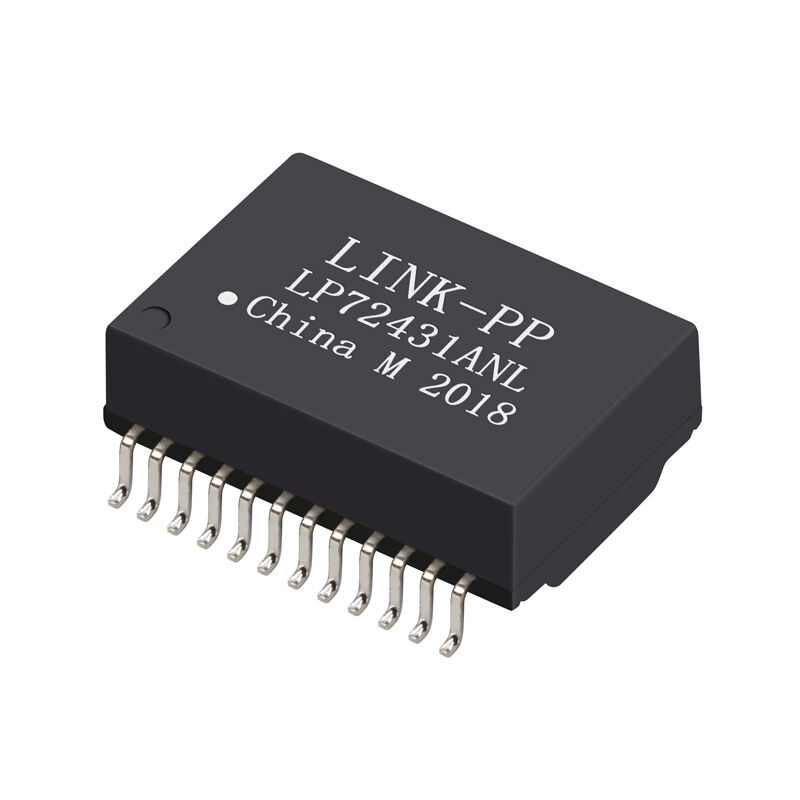

LP72431ANL 10GBASE-T Μετασχηματιστής για PoE++ IEEE 802.3bt

Εφαρμογές και συμμόρφωση του LP72431ANL10GBASE-T μετασχηματιστή

Πρωταρχικές εφαρμογές

• Συστήματα Ethernet 10GBASE-T
• Εξοπλισμός παροχής ηλεκτρικής ενέργειας PoE++ (PSE)
• Συσκευές με ισχύ (PD)
• Συσκευές SOHO (π.χ. modems ADSL)
• LAN-on-Motherboard (LOM)
• Κέντρα και διακόπτες Ethernet
• Εξοπλισμός δικτύωσης επιχειρήσεων και βιομηχανίας

Πρότυπα & Πιστοποιητικά

• Συμμόρφωση με:IEEE 802.3bt (PoE++)
• Πιστοποιημένη UL ∆ημοσίευση αριθ.Ε484653
• Συμμόρφωση με το RoHS

LP72431ANL Μηχανικά και περιβαλλοντικά χαρακτηριστικά

Ηλεκτρικές προδιαγραφές (@25°C)

1Γυρίζει αναλογία.

Η ισορροπημένη διαμόρφωση με κεντρική κλίση εξασφαλίζει την κατάλληλη αντιστοιχία αντίστασης μεταξύ PHY και πλευράς καλωδίου.

2. Ινδυτικότητα ανοικτού κυκλώματος (OCL)

Βελτιστοποιημένη για μετάδοση 10G υψηλής συχνότητας, υποστηρίζοντας παράλληλα συνθήκες PoE++ DC bias.

3Δυνατότητα συνεχούς ρεύματος

Σχεδιασμένο για απαιτήσεις PoE++ υψηλής ισχύος.

4Απομόνωση υψηλής θερμοκρασίας

Παρέχει ενισχυμένη μόνωση μεταξύ πρωτογενών και δευτερογενών κυκλωμάτων.

5. Απώλεια εισαγωγής

Η χαμηλή απώλεια εισαγωγής υποστηρίζει σταθερή απόδοση του διαγράμματος οφθαλμού 10GBASE-T σε εκτεταμένες ζώνες συχνοτήτων.

6. Επιστροφή απώλειας (ελάχιστη)

Διασφαλίζει την κατάλληλη αντιστάθμιση της αντίστασης και την ελαχιστοποίηση της αντανάκλασης του σήματος.

7- Ακούγεται.

8. Διαφορετικό από την απόρριψη κοινής λειτουργίας

Η αποτελεσματική καταστολή του EMI και του θορύβου κοινής λειτουργίας σε περιβάλλοντα Ethernet υψηλής ταχύτητας.

Πίνακας δεδομένων για την ενότητα μετασχηματιστή LP72431ANL 10GBASE-T PoE++

Βασικά τεχνικά πλεονεκτήματα του μετασχηματιστή LP72431ANL 10G PoE++

• Βελτιστοποιημένο για10GBASE-T υψηλής συχνότητας
• Υποστήριξη1000mA συνεχές συνεχές ρεύμαγια το PoE++
• Απομόνωση 1500Vrms για αυξημένη ασφάλεια
• Περιοχή βιομηχανικής θερμοκρασίας (-40 °C έως +85 °C)
• Σύνθετο πακέτο SMD 24-pin
• Μηχανοκίνητα μηχανήματα

Σύνοψη του SMT 10G LAN Transformer

Το LP72431ANL είναι ένα10GBASE-T PoE++ μονάδα μετασχηματιστήσυνδυάζοντας:

• Ακεραιότητα του σήματος υψηλής συχνότητας (1500MHz)
• Ισχυρή καταστολή της ΕΜΙ
• Ικανότητα χειρισμού υψηλού ρεύματος
• Αξιόπιστη βιομηχανική θερμοκρασία
• Συμμόρφωση IEEE 802.3bt

Είναι ιδανικό για τους διακόπτες Ethernet 10G επόμενης γενιάς, τον βιομηχανικό εξοπλισμό PoE ++ και την υποδομή δικτύου υψηλής απόδοσης που απαιτεί σταθερή μετάδοση δεδομένων και παροχή υψηλής ισχύος.

LP72431ANL 10G PoE++ Γενικές ερωτήσεις για τη μαγνητική LAN

1Τι είναι το LP72431ANL και για ποιες εφαρμογές έχει σχεδιαστεί;

Απάντηση:
Το LP72431ANL είναι ένα10GBASE-T PoE++ μονάδα μετασχηματιστή μαγνητικής LANΈχει σχεδιαστεί για υψηλής ταχύτητας Ethernet με βελτιωμένη παροχή ισχύος.Εφαρμογές IEEE 802.3bt (PoE++), όπου και τα δύοΔιαβίβαση δεδομένων 10Gκαιυψηλή ικανότητα συνεχούς ρεύματοςΟι τυπικές εφαρμογές περιλαμβάνουν διακόπτες επιχειρήσεων, εξοπλισμό παροχής ενέργειας PoE ++ (PSE), τροφοδοτούμενες συσκευές (PD) και συστήματα δικτύωσης υψηλών επιδόσεων.

2. Τι κάνει το LP72431ANL κατάλληλο για εφαρμογές PoE++;

Απάντηση:
Το LP72431ANL διαθέτει υψηλή ικανότητα χειρισμού ρεύματος συνεχούς1000mA συνεχής @57VDC, ενισχυμένη απομόνωση (1500 Vrms), και βελτιστοποιημένη μαγνητική υψηλής συχνότητας.Δυναμικά φορτία PoE++διατηρώντας σταθερή ακεραιότητα σήματος 10G σε όλη τη σύνδεση LAN.

3Είναι το LP72431ANL σύμφωνο με τα πρότυπα της βιομηχανίας;

Απάντηση:
Το LP72431ANL είναι πλήρως συμβατό μεIEEE 802.3bt, το πρότυπο που καθορίζει τις απαιτήσεις PoE++ τόσο για την παροχή ισχύος όσο και για την απόδοση σήμανσης Ethernet.Πιστοποίηση UL (αριθμός αρχείου E484653)και συναντάΣυμμόρφωση με το RoHS.

4Ποια είναι η αναλογία στροφών αυτού του μετασχηματιστή;

Απάντηση:
Ο μετασχηματιστής LP72431ANL διαθέτει1CT: 1CT ± 5%Αυτή η ισορροπημένη διαμόρφωση εξασφαλίζει την κατάλληλη αντιστάθμιση μεταξύ του Ethernet PHY και του καλωδίου, η οποία είναι ζωτικής σημασίας για τη διατήρησηΑπόδοση σύνδεσης 10GBASE-T.

5Τι ηλεκτρική απόδοση μπορεί να αναμένεται σε υψηλές συχνότητες;

Απάντηση:
Το LP72431ANL είναι σχεδιασμένο για υποστήριξη σήματος ευρείας ζώνης από 1 MHz έως 500 MHz, συμπεριλαμβανομένης της χαμηλής απώλειας εισαγωγής και της ελεγχόμενης απώλειας επιστροφής που συμβάλλουν στη διατήρηση της ακεραιότητας του σήματος για εφαρμογές 10G:

• Απώλεια εισαγωγής:έως και -3,0 dB (400·500 MHz)
• Επιστροφή απώλειας:≥ -18 dB σε βασικές ζώνες συχνοτήτων
• Πέρασμα:τυπικό -25 dB
• CMRR:τυπικό -20 dB

Αυτές οι προδιαγραφές υποστηρίζουν ισχυρήΕπιδόσεις μετάδοσης 10GBASE-Tκαι χαμηλή EMI.

6Μπορεί το LP72431ANL να λειτουργεί σε βιομηχανικά περιβάλλοντα;

Απάντηση:
Το LP72431ANL έχει ένα ευρύεύρος θερμοκρασίας λειτουργίας από -40°C έως +85°CΗ ενότητα αντέχει επίσης σε τυποποιημένες συνθήκες επανεξέτασης της επιφάνειας έως και250 °C για 5 δευτερόλεπτα.

7Τι μηχανικό πακέτο χρησιμοποιεί το LP72431ANL;

Απάντηση:
LP72431ANL έρχεται σε έναΕγκατασκευή επιφάνειας επιφάνειας 24 πινών (SMD)Συσκευή που παρέχεται συνήθως σεΤαινία & ΡολΗ συμπαγή συσκευασία μειώνει μετρήσιμα το αποτύπωμα των πλακών, παρέχοντας παράλληλα ισχυρή μηχανική σταθερότητα.

8Πώς το LP72431ANL χειρίζεται τις παρεμβολές και την καταστολή θορύβου;

Απάντηση:
Το LP72431ANL περιλαμβάνει ενσωματωμένη μαγνητική βελτιστοποιημένη για διαφορική σηματοδότηση και απόρριψη θορύβου κοινής λειτουργίας.Η ΕΜΙ και η βελτίωση της απόδοσης σφάλματος bitsσε περιβάλλοντα 10G υψηλής ταχύτητας.

9. Είναι το LP72431ANL κατάλληλο για εφαρμογές έξυπνου σπιτιού και SOHO;

Απάντηση:
Ναι, το LP72431ANL είναι κατάλληλο για συσκευές SOHO (Small Office/Home Office) όπως modems ADSL ή ενσωματωμένες θύρες LAN.Η ικανότητα υψηλού ρεύματος και το βιομηχανικό εύρος θερμοκρασιών το καθιστούν ιδιαίτερα πολύτιμο στηνεπιχειρηματικά και βιομηχανικά συστήματα PoE++όπου η απόδοση και η αξιοπιστία είναι κρίσιμες.

10Πώς πρέπει οι σχεδιαστές να επικυρώνουν το LP72431ANL στο σύστημα τους;

Απάντηση:
Οι μηχανικοί σχεδιασμού θα πρέπει να επικυρώνουν το LP72431ANL ως μέρος τηςΣυνεργατικό σχεδιασμό Ethernet PHY, μαγνητικών και διάταξηςΣημαντικοί έλεγχοι περιλαμβάνουν:

• Μέτρηση της ακεραιότητας του σήματος (διάγραμμα οφθαλμού, S-παραμέτρους)
• Διαχείριση παραμερισμού συνεχούς ρεύματος υπό φορτίο PoE++
• Απώλεια επιστροφής και απώλεια εισαγωγής σε βασικές ζώνες συχνοτήτων
• Δοκιμή απομόνωσης και δοκιμή αντοχής σε διηλεκτρικά

Ο συνδυασμός αυτών των αξιολογήσεων εξασφαλίζει τη βέλτιστη απόδοση και συμμόρφωση του συστήματος.

11Ποιο είναι το πλεονέκτημα του ολοκληρωμένου AutoMDX;

Απάντηση:
ΗAutoMDXΗ δυνατότητα απλοποιεί τη σύνδεση διεπαφής δικτύου εντοπίζοντας και ρυθμίζοντας αυτόματα τα κατάλληλα ζεύγη μετάδοσης/αποδοχής..

12Πού μπορώ να βρω το πλήρες δελτίο δεδομένων και το αποτύπωμα PCB;

Απάντηση:
Το πλήρες δελτίο δεδομένων με τις ηλεκτρικές προδιαγραφές, τις αναθέσεις των πινών, τη συνιστώμενη διάταξη PCB και τα μηχανικά σχέδια είναι διαθέσιμο στοΕπίσημη ιστοσελίδα του LINK-PPΓια τεχνική υποστήριξη, επικοινωνήστε με τους αντιπροσώπους πωλήσεων ή μηχανικών της LINK-PP.
