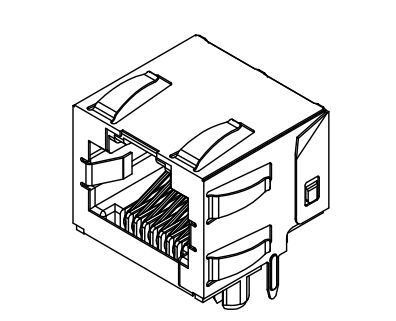

44620-0002 Θωρακισμένη αρθρωτή υποδοχή RJ45 με λειτουργία αποτροπής εισόδου RJ-11

Η44620-0002είναι μια υψηλής απόδοσης, μονόπορτ (1x1) αναστροφή μοντελοποιημένη πρίζα που έχει σχεδιαστεί για εφαρμογές δικτύων υψηλής πυκνότητας και τηλεπικοινωνιών.Με χαμηλό προφίλ, ορθογώνιο προσανατολισμό, αυτός ο προστατευμένος σύνδεσμος είναι σχεδιασμένος για αντοχή και ανώτερη ακεραιότητα σήματος σε συμπαγή περιβάλλοντα.

Το ξεχωριστό τουΕιδικότητα αποθήκευσης RJ-11παρέχει μια μηχανική προστασία, αποτρέποντας την τυχαία εισαγωγή μικρότερων βύστων RJ-11 ή RJ-12 που θα μπορούσαν να βλάψουν τις εξωτερικές πινές της διεπαφής RJ-45..

Χαρακτηριστικά του συνδέσμου RJ45 μίας θύρας χωρίς μαγνητικά:

Οι Shielded 8P8C RJ45 Female Connectors είναι αξιόπιστα εξαρτήματα για τη σύνδεση δικτύου.Χωρίς LED είναι κατάλληλο για συσκευές που δεν απαιτούν οπτική απεικόνιση κατάστασηςΑυτός ο προστατευμένος RJ45 συνδέτης συμμορφώνεται με τους κανονισμούς RoHS και περιβαλλοντικής βιωσιμότητας.

• Αντιστρέψιμη σχεδίαση (πάνω κλειδαριά)Οπτικοποιεί τον χώρο PCB και απλοποιεί τη διαχείριση καλωδίων σε στενά περιβλήματα.
• Ενσωματωμένη ασπίδαΙδιαίτερα χαρακτηριστικό είναι το χάλκινο κάλυμμα με τις καρτέλες γείωσης για την παροχή εξαιρετικής προστασίας από EMI και γείωση.
• RJ-11 Προστασία αποθήκευσης: Ο μηχανικός σχεδιασμός αποτρέπει ειδικά τη βλάβη από την ακατάλληλη τοποθέτηση του πλέγματος.
• Υψηλότερη ποιότητα υλικού: Κατασκευασμένο με υψηλής θερμοκρασίας, γυάλινα γεμάτα νάιλον (UL 94V-0) και υψηλής αγωγιμότητας φώσφορο χάλκινα τερματικά.
• Αξιόπιστη επιχρίστωση: 50 μm (1,27 μm) επιλεγμένης χρυσοπλαστικής στην περιοχή επαφής εξασφαλίζει μακροχρόνια αντοχή ζευγαρώματος έως 500 κύκλους.

44620-0002 RJ45 χωρίς μαγνητικά λεπτομερείς προδιαγραφές

Φυσική και Μηχανική

Ηλεκτρικές προδιαγραφές

Προδιαγραφές συγκόλλησης και περιβάλλοντος

44620-0002 RJ45 Δελτίο δεδομένων:

ΡJ45 Μοδική πρίζαΣυμμόρφωση και πρότυπα

• Κανονισμός FCC:Συμμορφώνεται με το μέρος 68.5 της FCC για τις αγωγές μεμονωμένων συσσωρευτών.
• Καλλυντικό πρότυπο:Συμμορφώνεται με τις απαιτήσεις της κατηγορίας Β της PS-45499-002.
• Προδιαγραφή του προϊόντος:PS-43860-003.
• Πυροδοσία:UL 94V-0 Κατηγορία.

Molex 44620-0002 RJ-45 Αντιστρέψιμο μοντελοποιημένο jack FAQ

1Γενική Επισκόπηση Προϊόντος

Ε: Τι είναι το "RJ-11 Keepout Feature";

Πρόκειται για μηχανικό σχεδιασμό που αποτρέπει την τυχαία εισαγωγή ενός RJ-11 στο RJ-45, προστατεύοντας τις ευαίσθητες εξωτερικές καρφίτσες από ζημιές.

Ε2: Τι σημαίνει "Αναστροφή" για αυτόν τον συνδετήρα;

Η πρίζα έχει προσανατολισμό επάνω.

Ε3: Είναι αυτή η σύνδεση προστατευμένη;

Ναι, περιλαμβάνει μια ατσάλινη ασπίδα για προστασία από ηλεκτρομαγνητικές εκπομπές.

2Υλικό και ποιότητα κατασκευής

Ε1: Ποια υλικά χρησιμοποιούνται;

• Κεφάλαιο: Μαύρο, γυάλινο νάιλον (PA), UL 94V-0
• Τερματικά: Υψηλής απόδοσης φωσφορικό χάλκινο
• Ασπίδα: Ανθεκτικό Χαλκό

Ε2: Ποιες είναι οι προδιαγραφές της επικάλυψης;

• Περιοχή επαφής: Min 50 μin (1,27 μm) Χρυσό
• PC Περιοχή ουράς: Min 100 μin (2,54 μm) Τήνιο
• Υπόστρωμα: Min 50 μin (1,27 μm) Νικέλιο
• Ασπίδα: 100 μin (2,54 μm) Νικέλιο πάνω από 50 μin (1,27 μm) Κάτω πλάκα χαλκού

3Τεχνικές προδιαγραφές και αποτύπωση

Ε1: Ποιο είναι το ύψος του jack;

Υψόμετρο χαμηλού προφίλ: 13,46 mm (.530")

Ε2: Ποιο είναι το συνιστώμενο πάχος PCB;

10,57 mm (0,062")

Ε3: Ποιες είναι οι ανοχές διαμέτρου τρύπας για τη διάταξη PCB;

Τυπική διάμετρος τρύπας τερματικού σημείου: 0,89 ± 0,08 mm (0,035" ± 0,003")

4Συμμόρφωση και πρότυπα

Ερώτηση 1: Η πρίζα αυτή πληροί τους κανονισμούς της FCC;

Ναι, συμμορφώνεται με τον κανονισμό FCC μέρος 68.5 για τους αγωγούς.

Ε2: Ποια είναι η προδιαγραφή του καλλυντικού;

Συμμορφώνεται με τις απαιτήσεις της κατηγορίας Β της προδιαγραφής καλλυντικών PS-45499-002.

Ε3: Είναι αυτά τα τζάκ στοίβασιμα;

Υποστηρίζεται η δυνατότητα συσσώρευσης από πλευρά σε πλευρά για τις εκδόσεις χωρίς πίνακες γης.

5Συσκευασία και χειρισμός

Ερώτηση 1: Πώς συσκευάζεται το 44620-0002;

Συσκευάζεται σε θερμομορφωμένα δίσκια σύμφωνα με τις προδιαγραφές της Molex PK-43860-005.

Ε2: Ποιο είναι το εύρος θερμοκρασίας για την συγκόλληση;

Αντιστέκεται στη συγκόλληση κυμάτων έως 260°C.
