Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H16120SCG
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$1.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Περίπου 3-5 ημέρες
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 5KK/μήνα
Προδιαγραφές: |
H16120SCG |
P/N: |
LP2019NL |
Ταχύτητα: |
10/100Base-T |
Αριθμός θυρών: |
Μονόκλινο |
Τύπος τοποθέτησης: |
Επιφανειακή τοποθέτηση (SMT) |
PoE: |
Υποστήριξη |
Θερμοκρασία λειτουργίας: |
-40 °C έως +85 °C |
Επίπεδο MSL: |
3 |
Διαστάσεις: |
12,70 × 7,00 × 9,50 χλστ |
Δωρεάν Δείγματα: |
Διαθέσιμα 1-3 τεμάχια |
Προδιαγραφές: |
H16120SCG |
P/N: |
LP2019NL |
Ταχύτητα: |
10/100Base-T |
Αριθμός θυρών: |
Μονόκλινο |
Τύπος τοποθέτησης: |
Επιφανειακή τοποθέτηση (SMT) |
PoE: |
Υποστήριξη |
Θερμοκρασία λειτουργίας: |
-40 °C έως +85 °C |
Επίπεδο MSL: |
3 |
Διαστάσεις: |
12,70 × 7,00 × 9,50 χλστ |
Δωρεάν Δείγματα: |
Διαθέσιμα 1-3 τεμάχια |

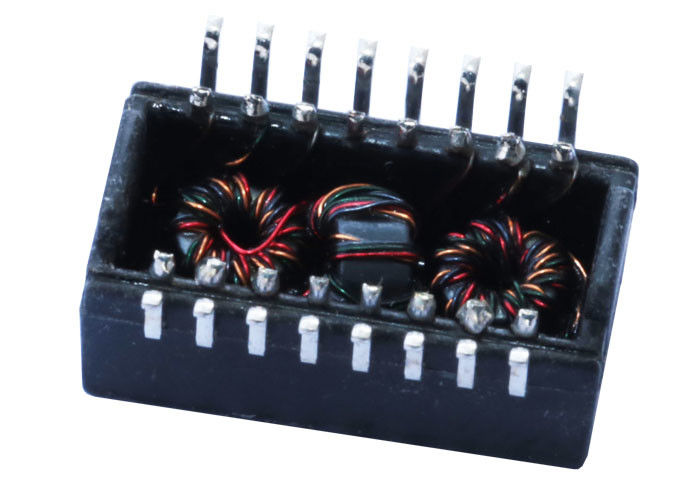

Το H16120SCG είναι ένας μετασχηματιστής μαγνητικών PoE LAN υψηλής απόδοσης, σχεδιασμένος για εφαρμογές Ethernet που απαιτούν σταθερή ακεραιότητα σήματος, υψηλή μόνωση και αξιόπιστη δυνατότητα Power over Ethernet (PoE). Είναι βελτιστοποιημένο για συστήματα που συμμορφώνονται με το IEEE 802.3at (PoE+) και υποστηρίζει διακόπτες Ethernet εταιρικής κλάσης, κάμερες IP, σημεία ασύρματης πρόσβασης και βιομηχανικό εξοπλισμό δικτύωσης.
Με ένα συμπαγές αποτύπωμα και ισχυρά ηλεκτρικά χαρακτηριστικά, το H16120SCG προσφέρει εξαιρετική απώλεια εισαγωγής, απώλεια επιστροφής και απόδοση διασταυρούμενων παρεμβολών σε όλη την πλήρη ζώνη συχνοτήτων Ethernet έως και 100 MHz.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Επαγωγή ανοιχτού κυκλώματος (OCL) | 350 µH Min @ 100 kHz, 0.2 V, 8 mA DC Bias |
| Δυνατότητα ρεύματος | 720 mA (συμμορφώνεται με το IEEE 802.3at) |
| Επαγωγή διαρροής (LL) | 0.5 µH Max @ 100 kHz, 0.2 V |
| Χωρητικότητα μεταξύ περιελίξεων (Cw/w) | 20 pF Typ @ 100 kHz, 0.2 V |
| Αντίσταση DC (DCR) | 1.4 Ω Max |
| Λόγος στροφών | 1CT:1CT (TX) / 1CT:1CT (RX) ±2% |
| Πολικότητα | 1–16, 6–11 In-Phase |
Το H16120SCG PoE Magnetics LAN Transformer συνδυάζει υψηλή ηλεκτρική απόδοση, ισχυρή μόνωση και δυνατότητα ρεύματος PoE+ σε ένα συμπαγές πακέτο SMT. Είναι μια ιδανική λύση για σχεδιαστές που αναζητούν ένα αξιόπιστο, συμβατό με τα πρότυπα εξάρτημα μαγνητικών Ethernet για εξοπλισμό δικτύωσης εταιρικής και βιομηχανικής χρήσης.
