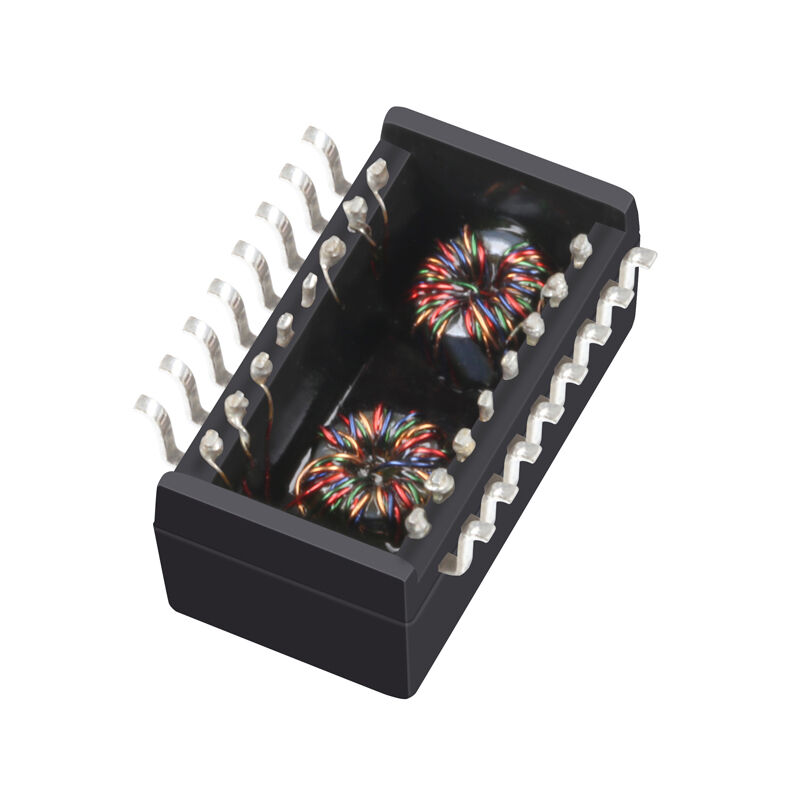

LP1197NL 10/100Base-TX PoE LAN Μετασχηματιστή Μοντέλο Μονόβραδας

LP1197NL Προδιαγραφές μαγνητικού PoE

ΗLP1197NLείναι10/100Μοντέλο μετασχηματιστή PoE LAN μίας θύρας Base-TXσχεδιασμένα για συσκευές Ethernet που απαιτούντόσο αξιόπιστη μετάδοση δεδομένων όσο και υποστήριξη Power over Ethernet (PoE)Χτισμένο μεανοιχτό πλαίσιο κατασκευήςκαι βελτιστοποιημένο γιαΣυγκρότημα επιφανειακής τοποθέτησης, LP1197NL ενσωματώνει μετασχηματιστές απομόνωσης και συστατικά φιλτραρίσματος για να εξασφαλίσει την ακεραιότητα του σήματος, την καταστολή EMI και την ασφαλή παροχή ενέργειας μέσω καλωδίων Ethernet στρεβλωμένου ζεύγους.

Συμμόρφωση με:Προδιαγραφές IEEE 802.3 Ethernetκαι που παρουσιάζειΑπομόνωση 1500 Vrms, LP1197NL χρησιμοποιείται ευρέως στηνΕξοπλισμός VoIP, συσκευές δικτύωσης SOHO, σχεδιασμοί LAN-on-Motherboard (LOM), διακόπτες Ethernet και ενσωματωμένα συστήματα που υποστηρίζουν το PoE.

Ηλεκτρικές προδιαγραφές (@ 25 °C)

Βασικά χαρακτηριστικά του μετασχηματιστή ηλεκτρικής ενέργειας μέσω Ethernet

• 10/100Μοντέλο μαγνητικής LAN PoE Base-TX, ενιαία θύρα
• Σχεδιασμένο για:Εφαρμογές PoE Ethernet
• 1Ποσοστό στροφών: 1για τον πομπό και τον δέκτη
• Κατασκευή ανοικτού πλαισίουγια συμπαγές, οικονομικά αποδοτικό σχεδιασμό
• Εξαιρετική ακεραιότητα σήματοςμε χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής
• ΥψηλήΑπορρίπτηση θορύβου κοινής λειτουργίας (DCMR)για βελτιωμένη απόδοση του ΕΜΙ
• 1500 Vrms τάση απομόνωσηςγια ασφαλή λειτουργία PoE
• Συσκευή επιφανειακής τοποθέτησης, ταινία & τροχό προμηθεύονται
• Συμμόρφωση με το RoHS, χωρίς μόλυβδο
• Πιστοποιημένο UL(Φάκελος αριθ.Ε484635)
• Υποστήριξηαυτοματοποιημένη συναρμολόγηση SMT(μέχρι 250 °C)

Πλεονεκτήματα σχεδιασμού μετασχηματιστή PoE LAN LP1197NL

Σε αντίθεση με τους τυπικούς μετασχηματιστές LAN που δεν είναι PoE, ο LP1197NL έχει σχεδιαστεί γιαχειρίζονται ρεύματα παραμερισμού συνεχούς ρεύματος που σχετίζονται με την παροχή ενέργειας PoEΗ δομή του μετασχηματιστή του ελαχιστοποιεί τοκορεσμός πυρήνα, διασφαλίζοντας:

• Σταθερή σύνδεση Ethernet υπό φόρτο PoE
• Μειωμένη απώλεια πακέτων και στρέβλωση σήματος
• Βελτιωμένη συμμόρφωση EMC/EMI στα συστήματα PoE

Αυτό καθιστά το LP1197NL κατάλληλο γιαΤηλέφωνα VoIP με PoE, κάμερες IP, σημεία πρόσβασης και ενσωματωμένες συσκευές Ethernet.

Διάταξη PCB και σημειώσεις συναρμολόγησης

• Τοποθετήστε το LP1197NL κοντά στο Ethernet PHY για να ελαχιστοποιήσετε το μήκος του ίχνη.
• Δρόμος TX/RX ζεύγη διαφορικών με ελεγχόμενη αντίσταση.
• Διατηρείστε επαρκή ροπή και διαφάνεια για τη διατήρηση της απόδοσης της απομόνωσης.
• Κατάλληλο για:Επιστροφική συγκόλληση χωρίς μόλυβδο, μεμέγιστη θερμοκρασία επανακλίσης 250 °C για 5 δευτερόλεπτα.
• Διασφάλιση του κατάλληλου θερμικού σχεδιασμού για τη διαχείριση του ρεύματος PoE.

Συχνές ερωτήσεις σχετικά με το LP1197NL PoE Magnetics

ΗLP1197NLείναι ένα αξιόπιστο, έτοιμο για PoE10/100Μοντέλο μετασχηματιστή LAN Base-TXΜε ισχυρή απομόνωση, εξαιρετικές επιδόσεις EMI και αποδεδειγμένη συμμόρφωση, είναι η ιδανική επιλογή για VoIP, SOHO,και ενσωματωμένες εφαρμογές δικτύωσης PoE.

Ερώτηση 1: Είναι το LP1197NL κατάλληλο για εφαρμογές PoE;

Α: Ναι. LP1197NL είναι ειδικά σχεδιασμένο γιαΣυστήματα PoE Ethernet, υποστηρίζοντας ρεύμα διαμερισμού συνεχούς ρεύματος, διατηρώντας την ακεραιότητα του σήματος.

Ε2: Ποιες ταχύτητες Ethernet υποστηρίζονται;

Α: LP1197NL υποστηρίζει10Base-T και 100Base-TXΓρήγορες εφαρμογές Ethernet.

Ε3: Παρέχει η ενότητα αυτή επαρκή απομόνωση για το PoE;

Α: Ναι.Απομόνωση 1500 Vrms, ανταποκρίνονται στις κοινές απαιτήσεις ασφάλειας Ethernet και PoE.

Ε4: Είναι το μέρος συμβατό με την αυτοματοποιημένη συναρμολόγηση SMT;

Α: Ναι. Η ενότητα παρέχεται σεΣυσκευή με ταινία και τροχόκαι υποστηρίζει τις τυποποιημένες διαδικασίες SMT.
