Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: LPJ4013EDNL
Έγγραφο: LPJ4013EDNL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: Supportive
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4600K.PCS/Month
Μέρος Αρ: |
LPJ4013EDNL |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Κάτω |
Ρυθμός δεδομένων: |
100Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
Με |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
Μέρος Αρ: |
LPJ4013EDNL |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Κάτω |
Ρυθμός δεδομένων: |
100Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
Με |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |

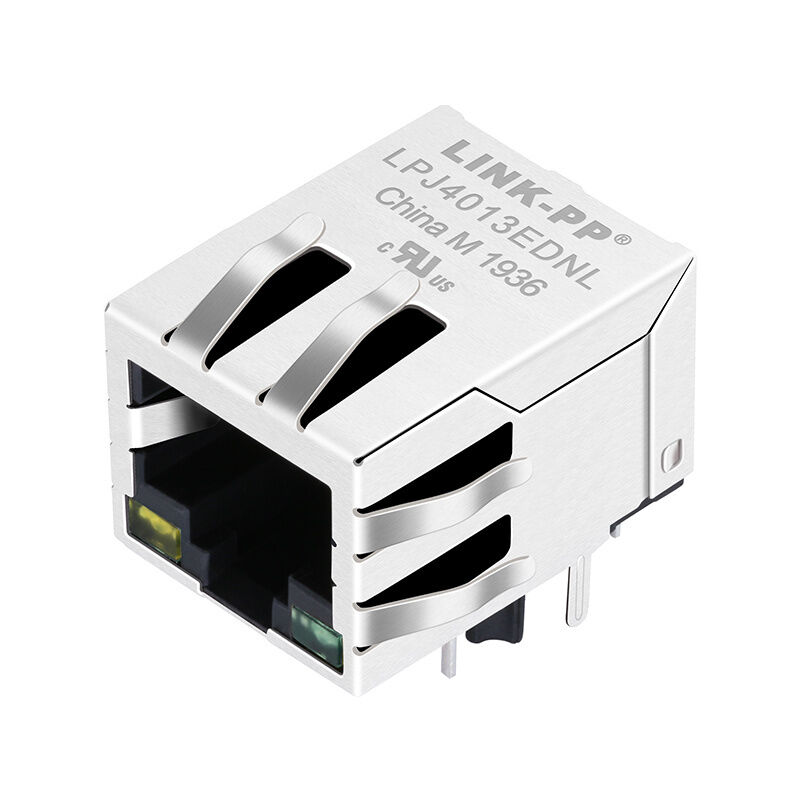

Συνδετήρας RJ45 LPJ4013EDNL με ενσωματωμένα μαγνητικά, 10/100Base-T, ενδείξεις LED, θωράκιση EMI και εύρος -40°C έως 85°C. Ιδανικό για βιομηχανικό Ethernet.
| Παράμετρος | Τιμή |
|---|---|
| Αριθμός Θυρών | 1×1 |
| Ταχύτητα | 10Base-T / 100Base-TX |
| Υποστήριξη PoE | Όχι PoE |
| Τύπος Στήριξης | Μέσω Οπής (THT) |
| Τύπος Κλειδώματος | Κάτω |
| Επιλογή LED | Κίτρινο / Πράσινο |
| Θωράκιση EMI | Ναι (Ελατήριο + Γλωττίδες) |
| Θερμοκρασία Λειτουργίας | -40°C έως +85°C |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Αναλογία Σπειρών | 1CT:1CT ±5% |
| OCL | ≥ 350μH @100KHz, 0.1V, 8mA DC Bias |
| Απώλεια Εισαγωγής | ≤ -1.2 dB (1–100 MHz) |
| Απώλεια Επιστροφής | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Διασταυρούμενη Παρεμβολή | ≥ -30 dB (1–100 MHz) |
| Απόρριψη Κοινού Σήματος (CMR) | ≥ -30 dB (1–100 MHz) |
| Απομόνωση (PHY προς Γραμμή) | 1500 Vrms |
Η μαγνητικός συνδετήρας RJ45 LPJ4013EDNL είναι ένας υψηλής απόδοσης συνδετήρας Ethernet 10/100Base-T σχεδιασμένος για σταθερή μετάδοση σήματος, καταστολή EMI και μακροχρόνια αξιοπιστία σε απαιτητικά περιβάλλοντα.
Με ενσωματωμένα μαγνητικά, διπλές ενδείξεις LED και ενισχυμένη θωράκιση EMI (σχεδιασμός ελατηρίου), αυτός ο συνδετήρας είναι ιδανικός για μηχανικούς και OEM που αναπτύσσουν βιομηχανικές συσκευές Ethernet, συστήματα IoT, δρομολογητές και ενσωματωμένο δικτυακό εξοπλισμό.
1. Συμβατότητα 10/100Base-T
Υποστηρίζει εφαρμογές Fast Ethernet με σταθερή μετάδοση δεδομένων.
2. Ενσωματωμένα Μαγνητικά (Σχεδιασμός MagJack)
Μειώνει την πολυπλοκότητα της πλακέτας και βελτιώνει την ακεραιότητα του σήματος.
3. Διπλές Ενδείξεις LED (Κίτρινο/Πράσινο)
Επιτρέπει σαφή παρακολούθηση της κατάστασης σύνδεσης και δραστηριότητας.
4. Ενισχυμένη Θωράκιση EMI με Ελατήριο
Ελαχιστοποιεί την ηλεκτρομαγνητική παρεμβολή για αξιόπιστη λειτουργία.
5. Ευρύ Εύρος Θερμοκρασίας Λειτουργίας (-40°C έως +85°C)
Κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα.
6. Στήριξη Μέσω Οπής (THT)
Εξασφαλίζει ισχυρή μηχανική σταθερότητα για εφαρμογές με μεγάλο κύκλο ζωής.
7. Διαμόρφωση Κλειδώματος Κάτω
Ασφαλής συγκράτηση καλωδίου σε συμπαγείς σχεδιασμούς.
Τα ενσωματωμένα μαγνητικά εξαλείφουν την ανάγκη για εξωτερικούς μετασχηματιστές, μειώνοντας την πολυπλοκότητα της διάταξης και το κόστος BOM.
Προσεκτικά σχεδιασμένα μαγνητικά εξασφαλίζουν χαμηλή απώλεια εισαγωγής, ισχυρή απώλεια επιστροφής και εξαιρετική απόδοση EMI.
Το ευρύ εύρος θερμοκρασίας και η στιβαρή στήριξη THT το καθιστούν ιδανικό για περιβάλλοντα κρίσιμης σημασίας.
Η δομή θωράκισης με ελατήριο παρέχει βελτιωμένη γείωση και καταστολή EMI σε σύγκριση με τους τυπικούς συνδετήρες RJ45.
