Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP5009ANL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφές: |
LP5009ANL |
P/N: |
LP5009ANL |
Ethernet: |
2 δύναμη Χ 10/100Mbps |
ΜΕΤΡΟ: |
13.16x18.59x6.12mm |
Μοντάρισμα: |
smd |
δείγματα: |
ελεύθερο |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφές: |
LP5009ANL |
P/N: |
LP5009ANL |
Ethernet: |
2 δύναμη Χ 10/100Mbps |
ΜΕΤΡΟ: |
13.16x18.59x6.12mm |
Μοντάρισμα: |
smd |
δείγματα: |
ελεύθερο |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Αριθμός σπειρών: Αυτομετασχηματιστής 12 σπείρες
2. Τάση απομόνωσης: 1500Vrms

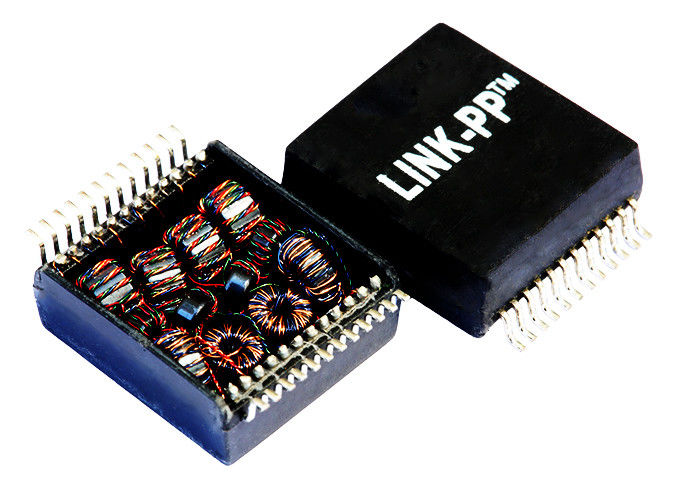

3.Type: ΣΗΜΕΊΟ ΕΙΣΌΔΟΥ 2X10/100BASE-TX SMT LP5009ANL
ενότητα δύναμης Magnetics 4. 2 λιμένων
5. μετασχηματιστής του τοπικού LAN 10/100M με POE/POE+
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms, 0.5mA, 1Sec
Πλευρά τσιπ στην πλευρά γραμμών
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης,
Δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
