Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

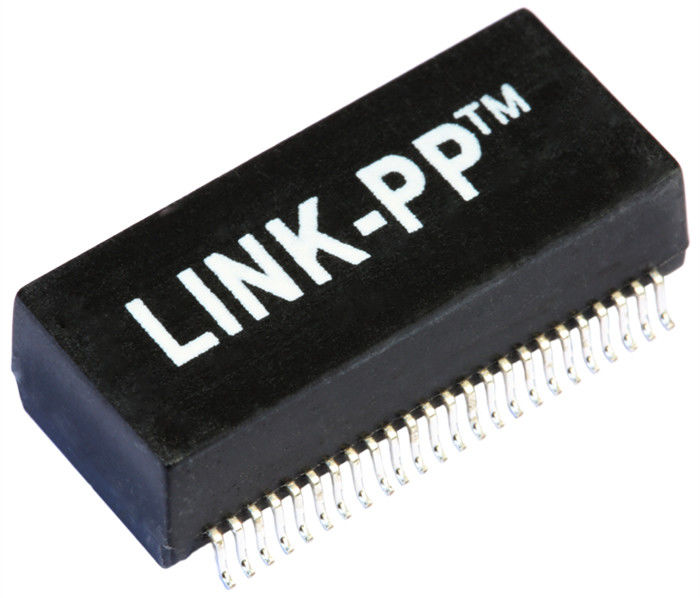

| Προδιαγραφές: | LP44806ANL | P/N: | LP44806ANL |
|---|---|---|---|
| Ethernet: | δύναμη 4x 10/100Mbps | ΜΕΤΡΟ: | 28.00x15.40x7.00mm |
| Μοντάρισμα: | smd | δείγματα: | ελεύθερο |
| Disponibili Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Κυριώτερο σημείο: | ενιαίος μετασχηματιστής λιμένων,Μετασχηματιστής λιμένων τετραγώνων |
||
1. δύναμη 48pins 4x 10/100mbps πάνω σε Ethernet
2. Τάση απομόνωσης: 1500Vrms
3.Type: SMT LP44805NL
ενότητα δύναμης Magnetics 4. 4 λιμένων
5. Τρέχον ενθαρρυντικό 600mA Max
6. IEEE 802.3af/ADSI x3.263 απόδοση καταγγελίας
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms, 0.5mA, 1Sec
Πλευρά τσιπ στην πλευρά γραμμών
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης,
Δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
