Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: PA1736NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
PN: |
PA1736NL |
Σειρά δύναμης: |
95w |
Ύψος: |
11.4mm Max |
Ίχνος: |
29.2mm X 21.8mm Max |
Toplogy: |
Διαβιβάστε και Flyback |
Μαζική παραγωγή: |
LP1736NL |
PN: |
PA1736NL |
Σειρά δύναμης: |
95w |
Ύψος: |
11.4mm Max |
Ίχνος: |
29.2mm X 21.8mm Max |
Toplogy: |
Διαβιβάστε και Flyback |
Μαζική παραγωγή: |
LP1736NL |
PA1736NL => LP1736NL | FLYBACK ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ | Διαβιβάστε και Flyback |
---|
Σημειώσεις:
Μετασχηματιστές πληγών καλωδίων υψηλής συχνότητας
1. Η θερμοκρασία του συστατικού (περιβαλλοντικού συν την άνοδο θερμοκρασίας) πρέπει να είναι μέσα
δηλωμένη λειτουργούσα σειρά θερμοκρασίας.
2. Οι ανωτέρω μετασχηματιστές και τα πηνία έχουν εξεταστεί και έχουν εγκριθεί από τη δύναμη του σφυγμού
Οι συνεργάτες ολοκληρωμένου κυκλώματος και εγκαθίστανται στην κατάλληλη τεκμηρίωση πινάκων δελτίων ή αξιολόγησης
σε αυτές τις επιχειρήσεις. Για να καθορίσουν ποιο ολοκληρωμένο κύκλωμα και συνεργάτες ολοκληρωμένου κυκλώματος αντιστοιχείται τα ανωτέρω
Οι αριθμοί μερών σφυγμού παρακαλώ συμβουλεύονται την παραπομπή ολοκληρωμένου κυκλώματος για τον ιστοχώρο σφυγμού.
3. Για τις εφαρμογές τοπολογίας flyback, είναι απαραίτητο να εξασφαλιστεί ότι ο μετασχηματιστής
διαποτίστε στην εφαρμογή. Η μέγιστη πυκνότητα ροής (Bpk) πρέπει να παραμείνει κάτω από 2700Gauss.
Για να υπολογίσει τη μέγιστη πυκνότητα, χρησιμοποιήστε τον ακόλουθο τύπο:
Bpk (Gauss) = K1_Factor * Ipk (α)
4. Στις υψηλές εφαρμογές βολτ-SEC, είναι σημαντικό να υπολογιστεί η απώλεια πυρήνων του μετασχηματιστή.
Η κατά προσέγγιση απώλεια πυρήνων μετασχηματιστών μπορεί να υπολογιστεί όπως:
CoreLoss (ψ) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
όπου ΔB μπορεί να υπολογιστεί όπως:
Για την τοπολογία Flyback: ΔB = K1_Factor * (α)
Για την μπροστινή τοπολογία: ΔB = K1_Factor * βολτ-Μsec
5. Η προαιρετική συσκευασία ταινιών & εξελίκτρων μπορεί να διαταχτεί με την προσθήκη ενός επιθήματος «Τ» στο μέρος
αριθμός (δηλ. PA0273NL γίνεται PA0273NLT). Ο σφυγμός συμμορφώνεται με την ταινία βιομηχανικά τυποποιημένων
και προδιαγραφή EIA481 εξελίκτρων. Η ταινία και το εξέλικτρο για αυτό το προϊόν έχουν ένα πλάτος (W=44mm),
ρίξτε (Po=32mm) ένα βάθος (Ko=11.78mm).
6. Το επίθημα «NL» δείχνει έναν roHS-υποχωρητικό αριθμό μερών. Η μη-NL τα μέρη είναι
όχι απαραιτήτως RoHS υποχωρητικό, αλλά είναι ηλεκτρικά και μηχανικά αντίτιμο στη NL
εκδόσεις. Εάν ένας αριθμός μερών δεν έχει το επίθημα «NL», αλλά μια υποχωρητική έκδοση RoHS
απαιτείται, παρακαλώ ελάτε σε επαφή με το σφυγμό για τη διαθεσιμότητα.

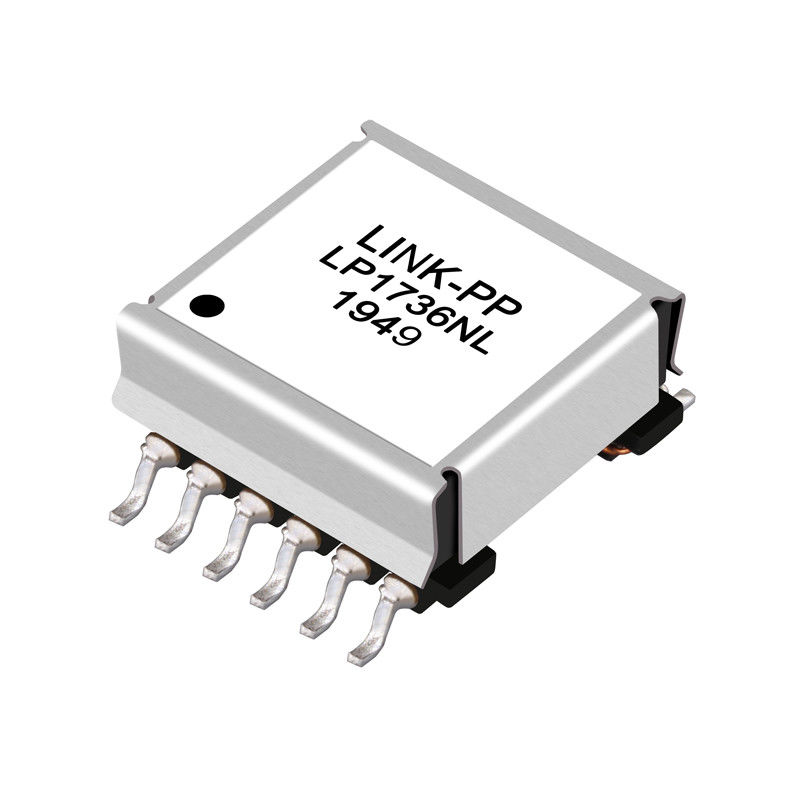

Μετασχηματιστές SMT 12Pins πληγών καλωδίων υψηλής συχνότητας μετασχηματιστών PA1736NL Flyback | |||
---|---|---|---|
PA0273NL | PA1477NL | PA1835NL | PA2291NL |
PA0751NL | PA1558NL | PA1836NL | PA2398NL |
PA0769NL | PA1692NL | PA1837NL | PA2041NL |
PA1066NL | PA1735NL | PA2047NL | PB2089NL |
PA1366NL | PA1736NL | PA2053NL | PA1736NL |
Μετασχηματιστές SMT 12Pins πληγών καλωδίων υψηλής συχνότητας μετασχηματιστών PA1736NL Flyback
