Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: S553-5999-37
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month

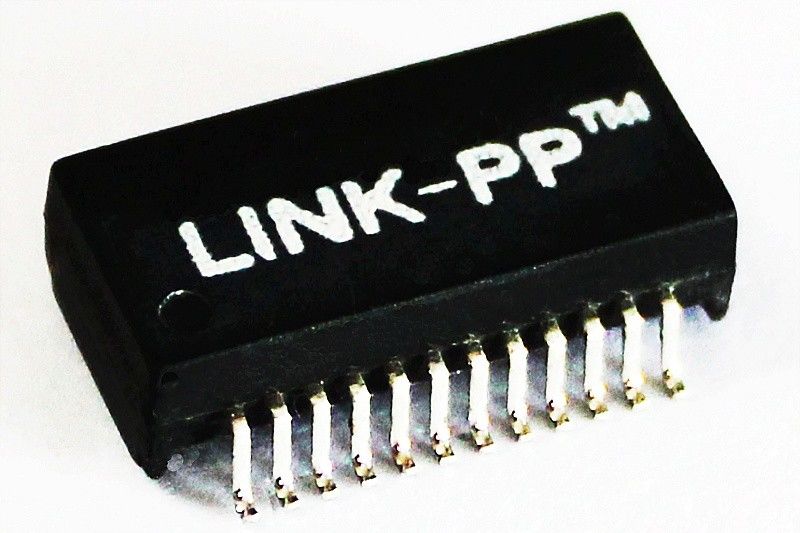

Το απομονωμένο τοπικό LAN 10base-τ Magnetics S556-5999-26 μετασχηματιστών S553-5999-37 του τοπικού LAN SMD
• Αναλογία RX 1CT στροφών μετασχηματιστών: 1CT και TX 1CT: 1.41CT
• Ενότητες ενιαίος-λιμένων διαθέσιμες με και χωρίς κοινές εμφράξεις τρόπου
• Η μικρή ακτινοβολία, επιφάνεια τοποθετεί τη συσκευασία που εκτιμάται στη μέγιστη IR θερμοκρασία επανακυκλοφορίας 225° Γ
• Λειτουργούσα θερμοκρασία 0° σε 70° Γ
• Ελάχιστη interwinding τάση διακοπής 1500 Vrms
Ηλεκτρικές προδιαγραφές @25℃
1.Turns αναλογία:
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.41CT
2.OCL: 200uH λ.
3.Insertion απώλεια:
1~10MHz: -1.0dB Max
4.Return απώλεια:
1~10MHz: -15dB λ.
5.Common στην κοινή απόρριψη τρόπου:
10~30MHz: -40dB λ.
30~100MHz: -30dB λ.
6.Crosstalk:
1~10MHz: -40dB λ.
7.Hipot: 1500Vrms.
μεταξύ εισόδου-εξόδου
8.Operating θερμοκρασία: 0~70℃.
ΣΗΜΕΙΩΣΕΙΣ:
1.For κάρτες προσαρμοστών, Maus, πλήμνες, και
Εφαρμογές μητρικών καρτών
2.Designed για να συναντήσει ή να υπερβεί IEEE802.3,
10 προδιαγραφές βάση-τ
3.Available με τις κοινές εμφράξεις τρόπου για
Καταστολή της EMI
το μέρος 4.For RoHS προσθέτει το επίθημα NL
5.RoHS εκτίμηση 245℃ ύλης συγκολλήσεως «NL» μέγιστη.
| Το απομονωμένο τοπικό LAN 10base-τ Magnetics S556-5999-26 μετασχηματιστών S553-5999-37 του τοπικού LAN SMD | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-Κα | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
