Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H40520SN
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
PN: |
H40520SN |
Τύπος μετασχηματιστών: |
10/100 Mbps 4 λιμένες |
Αναλογία στροφών: |
1:1 |
Τοποθετώντας τύπος: |
smd |
Μέγεθος/διάσταση: |
28.45mmX16.00mm |
Ύψος - που κάθεται (Max): |
5.72 χιλ. |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
H40520SN |
Τύπος μετασχηματιστών: |
10/100 Mbps 4 λιμένες |
Αναλογία στροφών: |
1:1 |
Τοποθετώντας τύπος: |
smd |
Μέγεθος/διάσταση: |
28.45mmX16.00mm |
Ύψος - που κάθεται (Max): |
5.72 χιλ. |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1.4 μετασχηματιστής του τοπικού LAN λιμένων
2.ColiStructure: Σπειροειδής
3.100base-τ μετασχηματιστής
4.SMD, 40pins

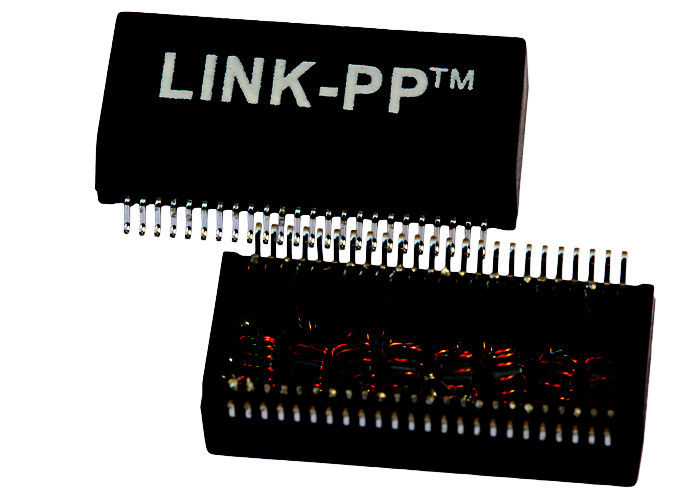

ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ 10/100 ΒΑΣΕΩΝ ΤΕΤΡΑΓΩΝΩΝ ΣΦΥΓΜΟΥ ΛΙΜΕΝΩΝ
Περιγραφή:
Ενιαίοι μετασχηματιστές Gigabit Ethernet Magnetics λιμένων
Εφαρμογή | Τοπικό LAN ETHERNET (ΜΗ σημείο εισόδου) |
AutomDX | ΝΑΙ |
Σχόλιο | RoHS υποχωρητικό |
Διαμόρφωση RX | Τ, Γ |
Διαμόρφωση TX | Τ, Γ |
Κατασκευή | ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ |
Πυρήνες ανά λιμένα | 4 |
Αριθμός λιμένων | ΤΕΤΡΑΓΩΝΟ |
PCB | ΚΑΝΕΝΑ PCB |
Συσκευασία | SMT |
Ύψος συσκευασίας (ίντσες) | 0,225 ή άλλο |
Ύψος συσκευασίας (χιλ.) | 5,715 ή άλλο |
Μήκος συσκευασίας (ίντσες) | 1.12 ή άλλος |
Μήκος συσκευασίας (χιλ.) | 28,448 ή άλλο |
Πλάτος συσκευασίας (ίντσες) | 0,63 ή άλλο |
Πλάτος συσκευασίας (χιλ.) | 16,002 ή άλλο |
RoHS υποχωρητικό | Ναι-RoHS-6 |
Ταχύτητα | 10/100/1000base-TX |
Θερμοκρασία | 0 ΕΩΣ 70/-40 έως +85 |
Αναλογία RX στροφών | 1CT: 1CT |
Αναλογία TX στροφών | 1CT: 1CT |
Κύριο P/N | LP1164NL, κ.λπ. |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms λ.
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
Επαγγελματική πιστοποίηση:
• ISO 9001:2008
• UL πιστοποίηση
• Προσιτότητα Cetitifaction
• Συμμόρφωση RoHS
• Ενεργός πολιτική για το περιβάλλον
100% ποιότητα εγγύησης:
• Κατασκευασμένος υπό αυστηρούς ελέγχους.
• 100% δοκιμασμένος (όχι μόνο batch δοκιμασμένη)
• Σύνδεση-PP είναι cOem TE (Tyco) για 10 έτη
• Επιτυχής πελάτης: Texas Instruments Samsung Cisco Siemens και Intel…
• Σύνδεση-PP είναι ο προτιμημένος προμηθευτής του Tj (Texas Instruments)
• Ποιοτική εγγύηση: 7 έτη
