Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 48025-4000
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: Supportive
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4600K.PCS/Month
Προδιαγραφή: |
48025-4000 |
Μέρος δεν: |
LPJ1014AHNL |
Ethernet: |
1x10/100Mbps |
Δείκτης: |
GY LEDs |
Μοντάρισμα: |
R/A ασπίδα |
δείγματα: |
Διαθέσιμος ελεύθερος |
Προδιαγραφή: |
48025-4000 |
Μέρος δεν: |
LPJ1014AHNL |
Ethernet: |
1x10/100Mbps |
Δείκτης: |
GY LEDs |
Μοντάρισμα: |
R/A ασπίδα |
δείγματα: |
Διαθέσιμος ελεύθερος |

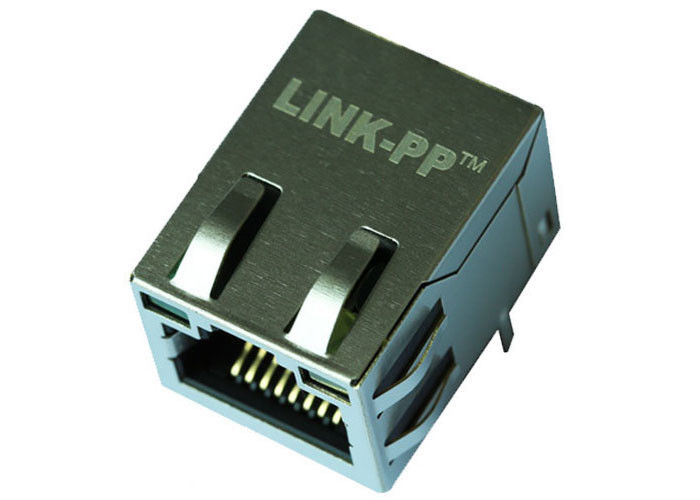

| Προστατευμένος θηλυκός συνδετήρας λιμένων 8P8C RJ45 1x1 με 10/100 ενσωματωμένο βάση-τ Magnetics, πράσινων/κίτρινων οδηγήσεων, ετικέττα ΕΠΆΝΩ, RoHS | |
| Σύνδεση-PP αριθμός μερών | LPJ1014AHNL |
| Χ πολλαπλάσιος αριθμός μερών | Xrjh-01d-4-d12-170 |
| Εφαρμογή-τοπικό LAN | ETHERNET (μη σημείο εισόδου) |
| AutomDX | ΝΑΙ |
| Κύκλωμα ΒΣΤ | ΝΑΙ |
| Διαμόρφωση RX | Τ, Γ |
| Διαμόρφωση TX | Τ, Γ |
| Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
| Πυρήνες ανά λιμένα | 4 |
| Δίοδοι | ΚΑΜΙΑ ΔΙΟΔΟΣ |
| Επιλογή οδηγήσεων | Πράσινο/κίτρινο LEDs |
| Σύρτης | ΕΤΙΚΕΤΤΑ ΕΠΑΝΩ |
| Αριθμός λιμένων | 1X1 |
| PCB | FR4 |
| Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
| PCB που διατηρεί τη θέση | ΘΈΣΗ Τ |
| Ύψος συσκευασίας (ίντσες) | 0,530 |
| Ύψος συσκευασίας (χιλ.) | 13.45 |
| Μήκος συσκευασίας (ίντσες) | 0,994 |
| Μήκος συσκευασίας (χιλ.) | 25.25 |
| Πλάτος συσκευασίας (ίντσες) | 0,636 |
| Πλάτος συσκευασίας (χιλ.) | 16,150 |
| Τύπος καρφιτσών | ΎΛΗ ΣΥΓΚΟΛΛΉΣΕΩΣ THT |
| RoHS υποχωρητικό | Ναι-RoHS-5 ΜΕ το ΜΟΛΥΒΔΟ στην ΑΠΑΛΛΑΓΗ ΥΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ |
| Αναζήτηση | ΝΑΙ |
| Ετικέττες της EMI ασπίδων | Με |
| Ταχύτητα | 10/100 βάση-τ |
| Θερμοκρασία | 0 + 70℃ |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
ΗΛΕΚΤΡΙΚΟ SPECFICATIONS @25℃
1.Turn αναλογία (±2%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL: 350uH λ.
@ ΣΥΝΕΧΉΣ προκατάληψη 100KHz/0.1V 8mA
3.Insertion απώλεια:
1.0-100MHz: - 1.0dB MAX
4.Return απώλεια (DB λ.):
1-30MHz: -18 30-60MHz: - 15
60-80MHz: -12 80-100MHz: - 10
5.Cross συζήτηση (DB λ.):
30MHz: -40 60MHz: -35
100MHz: - 30
6.Common απόρριψη τρόπου (DB λ.):
30MHz: -40 60MHz: -35
100MHz: - 30
7.Hipot δοκιμή: 1500Vrms
|
|
