Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: HMU2103NL/HMU2103NLT
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
PN: |
HMU2103NL/HMU2103NLT |
Θύρα: |
Ενιαία |
σημείο εισόδου: |
χωρίς |
Μοντάρισμα: |
smd |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
μέρος αριθμού: |
Μετασχηματιστής/έμφραξη BMS |
PN: |
HMU2103NL/HMU2103NLT |
Θύρα: |
Ενιαία |
σημείο εισόδου: |
χωρίς |
Μοντάρισμα: |
smd |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
μέρος αριθμού: |
Μετασχηματιστής/έμφραξη BMS |

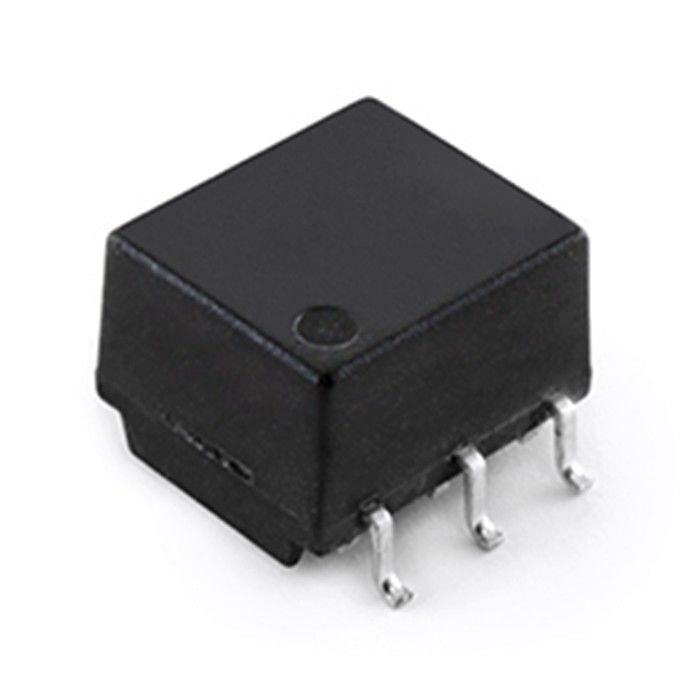

| Μετασχηματιστής BMS, 2-CH, 1000 Β, +125°C, AEC-Q200 υποχωρητικό, SMT, Rohs | |
| Αριθμός μερών σφυγμού | HMU2102NL/HMU2102NLT |
| Θέση μερών | Ενεργός |
| Qualitication | Ανά AEC-Q200 |
| Εφαρμογή-τοπικό LAN | Μετασχηματιστής/έμφραξη BMS |
| Κατασκευή | Ανοικτό πλαίσιο |
| Τάση απομόνωσης | 4300 VDC για 30 δευτερόλεπτα |
| Αριθμός καναλιών | 2 |
| Συσκευασία | SMT |
| Αντίσταση μόνωσης | 400 ελάχιστο Megaohms |
| Τάση εργασίας | 1000 VDC για 15 έτη |
| Αυτεπαγωγή | 150µH λ., 370µH Max |
| Rohs υποχωρητικό | Ναι-RoHS-6 |
| Λειτουργούσα θερμοκρασία | - 40℃ σε +125℃ |
| Θερμοκρασία αποθήκευσης | - 50℃ σε +125℃ |
| Ύψος συσκευασίας (ίντσες) | 0,192 |
| Ύψος συσκευασίας (χιλ.) | 4.88 |
| Μήκος συσκευασίας (ίντσες) | 0,583 |
| Μήκος συσκευασίας (χιλ.) | 14.81 |
| Πλάτος συσκευασίας (ίντσες) | 0,579 |
| Πλάτος συσκευασίας (χιλ.) | 14.7 |
| Αναλογία στροφών | 1.00 + 2% |
| Πολικότητα | Ανά σχηματική αναπαράσταση |
Ενότητες μετασχηματιστών του τοπικού LAN
Συνδεμένοι με καλώδιο μετασχηματιστές σφυγμού ανάγκης LANs για τη μετάδοση των ορθογώνιων σφυγμών. Όπως τους συμβατικούς μετασχηματιστές, οι μετασχηματιστές σφυγμού αποτελούνται από έναν πυρήνα με ένα αρχικό και δευτεροβάθμιο τύλιγμα. Ο γαλβανικός χωρισμός χρησιμεύει να προστατεύσει τα ευαίσθητα ολοκληρωμένα κυκλώματα και τις δικτυωμένες συσκευές από τη ΣΥΝΕΧΉ προκατάληψη στη γραμμή.
Επειδή πρέπει να διαβιβάσουν τα κύματα σφυγμού που περιέχουν πολλά διαφορετικά τμήματα συχνότητας ως αποτέλεσμα του μετασχηματισμού κατά Φουριέ, οι πυρήνες τους πρέπει να χαρακτηρίσουν τις χαμηλές απώλειες και να αποτρέψουν τις διαστρεβλώσεις κυματοειδούς σφυγμού πέρα από ένα ευρύ φάσμα συχνότητας. Για να ικανοποιήσουν αυτές τις απαιτήσεις, τα σύνδεση-PP έχουν αναπτυχθεί της χρησιμοποίησης μετασχηματιστών σφυγμού του τοπικού LAN υψηλής απόδοσης.
Προκειμένου να κατασταλθούν η παρείσφρυση ή η εκροή του θορύβου κοινός-τρόπου, οι μετασχηματιστές σφυγμού του τοπικού LAN συνδυάζονται κανονικά με τις εμφράξεις κοινός-τρόπου για να διαμορφώσουν μια ενότητα μετασχηματιστών σφυγμού.
Αυτή η ενότητα, με τη σειρά, ενσωματώνεται στο συνδετήρα rj-45 για να διαμορφώσει μια ενότητα συνδετήρων (σχήμα 1). Κατά συνέπεια, για τη χρήση σε τυποποιημένους rj-45 συνδετήρες, οι μετασχηματιστές σφυγμού του τοπικού LAN πρέπει επίσης να είναι πολύ συμπαγείς.
Οι πελάτες μας:
• Texas Instruments
Τα σύνδεση-PP είναι ο προτιμημένος προμηθευτής του Tj.
Καλωσορίστε για να επισκεφτείτε τον ιστοχώρο Tj: το http://www.ti.com/tool/beaglebk#0
Θα εξετάσετε το λογότυπό μας «σύνδεση-PP» στον πίνακα BeagleBone.
• Intel
Σύνδεση-PP είναι ο προτιμημένος προμηθευτής της Intel.
Τα σύνδεση-PP LPJG16314A4NL χρησιμοποιούνται σε MinnowBoard ανώτατο της Intel.
FAQ
Q: Πόσο καιρό χρόνος παράδοσης;
Α: RJ45/RJ11 σειρά: 12~20 ημέρες
Σειρά SFP: 25~30 σειρές ημερών USB: 7~15 ημέρες
Συνδετήρας: 7~15 ημέρες
Q: Πώς μπορώ να πάρω την αναφορά;
Α: Είναι χρήσιμο για μας να συστήσουμε το σωστό στοιχείο εάν ξέρουμε τις απαιτήσεις λεπτομέρειάς σας
(αριθμός λιμένα, που προστατεύεται ή μη-που προστατεύεται, που οδηγείται ή διπλά leds, με ή χωρίς μετασχηματιστή κ.λπ.).
Το σχέδιο και η αναφορά θα σταλούν αναλόγως. Φυσικά, είναι καλύτερο εάν έχουμε το σχέδιό σας.
Q: Μπορώ να έχω τα δείγματα;
Α: Τα δείγματα είναι διαθέσιμα για την αξιολόγηση.
Q: Είναι ο cOem & ο ODM διαθέσιμοι;
Α: OEM&ODM είναι ευπρόσδεκτο.
