Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: 24HSS1041-2HF
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφές: |
24HSS1041-2HF |
P/N: |
LP5004NL |
Ethernet: |
1x10/100Mbps |
Μοντάρισμα: |
smd |
ΜΕΤΡΟ: |
17.70x15.80x6.60mm |
δείγματα: |
ελεύθερο |
Προδιαγραφές: |
24HSS1041-2HF |
P/N: |
LP5004NL |
Ethernet: |
1x10/100Mbps |
Μοντάρισμα: |
smd |
ΜΕΤΡΟ: |
17.70x15.80x6.60mm |
δείγματα: |
ελεύθερο |
1. μετασχηματιστής 1000Base-τ Magnetics
2. Τάση απομόνωσης: 1500Vrms
μετασχηματιστής απομόνωσης 3. 10/100/1000Mbps Ethernet
4. να τοποθετήσει επιφάνειας 24 καρφιτσών μετασχηματιστής

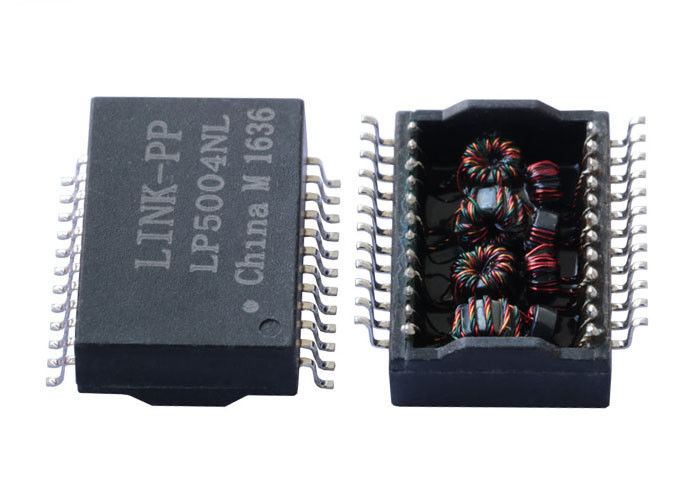

5. Σύνδεση-PP LP5004NL μαγνητικά για Gigabit Ethernet
| Ενιαίος λιμένας, 1000 ενότητες μετασχηματιστών βάση-τ Ethernet, SMD, Rohs | |
| Σύνδεση-PP αριθμός μερών | LP5004NL |
| Αριθμός μερών Bothhand | 24HSS1041-2HF |
| Ταχύτητα | 1000base-τ |
| Αριθμός λιμένων | ΕΝΙΑΙΟΣ |
| Εφαρμογή - τοπικό LAN | ETHERNET (ΜΗ σημείο εισόδου) |
| Συσκευασία | SMD |
| Θερμοκρασία | 0 ΕΩΣ 70 |
| AutomDX | ΝΑΙ |
| Σχόλιο | ΟΠΩΣ ΤΗΝ ΈΚΔΟΣΗ NL |
| Διαμόρφωση RX | Τ, Γ, S |
| Διαμόρφωση TX | Τ, Γ, S |
| Κατασκευή | ΑΝΟΙΚΤΟ ΠΛΑΙΣΙΟ |
| Πυρήνες ανά λιμένα | 8 |
| Ύψος συσκευασίας (ίντσες) | 0,260 |
| Ύψος συσκευασίας (χιλ.) | 6.60 |
| Μήκος συσκευασίας (ίντσες) | 0,697 |
| Μήκος συσκευασίας (χιλ.) | 17.70 |
| Πλάτος συσκευασίας (ίντσες) | 0,65 |
| Πλάτος συσκευασίας (χιλ.) | 16.51 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms, 0.5mA, 1Sec
Πλευρά τσιπ στην πλευρά γραμμών
Εφαρμογές
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC,
Διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
Ανταγωνιστικό πλεονέκτημα
1100 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
