Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H5014NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
μέρος αριθμού: |
H5014NL |
Ταχύτητα: |
Gigabit |
Αριθμός λιμένων: |
Διπλός |
εφαρμογή: |
Τοπικό LAN Ethernet |
συσκευασία: |
smd |
θερμοκρασία: |
-40 σε +85℃ |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
μέρος αριθμού: |
H5014NL |
Ταχύτητα: |
Gigabit |
Αριθμός λιμένων: |
Διπλός |
εφαρμογή: |
Τοπικό LAN Ethernet |
συσκευασία: |
smd |
θερμοκρασία: |
-40 σε +85℃ |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1.Single μετασχηματιστής του τοπικού LAN λιμένων
2.ColiStructure: Σπειροειδής
3.100base-τ μετασχηματιστής
4.SMD, 24 καρφίτσες
10 / διπλός μετασχηματιστής του τοπικού LAN λιμένων 100/1000base-TX με 48 καρφίτσες
Περιγραφή:

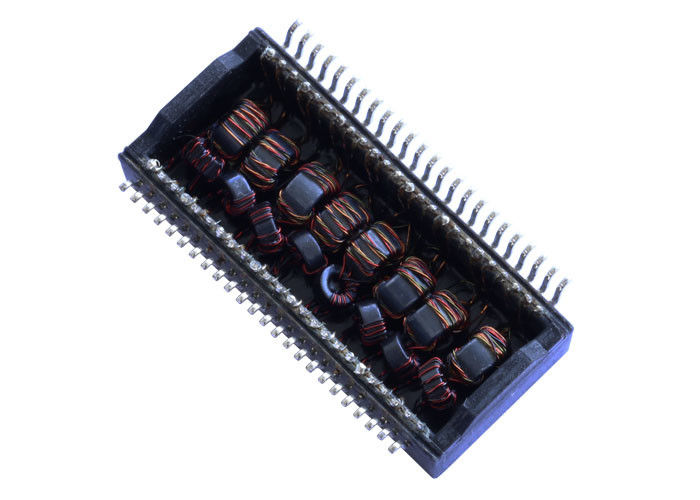

Διπλοί μετασχηματιστές Gigabit Ethernet Magnetics λιμένων
| Διπλός λιμένας, μαγνητικός μετασχηματιστής του τοπικού LAN 1000 βάση-τ, SMD, Rohs | |
| Σύνδεση-PP αριθμός μερών | LP5014NL |
| Ταχύτητα | 1000base-τ |
| Αριθμός λιμένων | ΔΙΠΛΟΣ |
| Εφαρμογή - τοπικό LAN | ETHERNET (ΜΗ σημείο εισόδου) |
| Συσκευασία | SMD |
| Θερμοκρασία | 0℃ + 70℃ |
| AutomDX | ΝΑΙ |
| Σχόλιο | ΟΠΩΣ ΤΗΝ ΈΚΔΟΣΗ NL |
| Διαμόρφωση RX | Τ, Γ, S |
| Διαμόρφωση TX | Τ, Γ, S |
| Κατασκευή | ΑΝΟΙΚΤΟ ΠΛΑΙΣΙΟ |
| Πυρήνες ανά λιμένα | 16 |
| Ύψος συσκευασίας (ίντσες) | 0,276 |
| Ύψος συσκευασίας (χιλ.) | 7.00 |
| Μήκος συσκευασίας (ίντσες) | 1,102 |
| Μήκος συσκευασίας (χιλ.) | 28.00 |
| Πλάτος συσκευασίας (ίντσες) | 0,638 |
| Πλάτος συσκευασίας (χιλ.) | 16.20 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms λ.
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
Επαγγελματική πιστοποίηση:
● ISO 9001:2008
Πιστοποίηση ● UL
● Προσιτότητα Cetitifaction
Συμμόρφωση ● RoHS
● Ενεργός πολιτική για το περιβάλλον
Κεντρικοί υπολογιστές οδηγών προϊόντων του τοπικού LAN:
● Η διάταξη σε στρώματα άλεσε τα αεροπλάνα είναι ενδεδειγμένη. Συνδετήρας διαδρομών/ιδιαίτερες επίγειες καρφίτσες ενότητας στα πλαίσια/το αναλογικό έδαφος ει δυνατόν.
● Τηρήστε τα ίχνη σημάτων από PHY το συνδετήρα/την ιδιαίτερη ενότητα όσο το δυνατόν πιό απότομα. Εάν τα ίχνη υπερβαίνουν 3-4 ίντσες, πληρώστε τη πολλή προσοχή στη δυσαναλογία σύνθετης αντίστασης γραμμών.
● Η χρησιμοποίηση της ΒΣΤ (αντιστάτες 75Ω και υψηλή τάση ΚΑΠ στο έδαφος πλαισίων) για να ολοκληρώσει το καλώδιο δευτερεύον CTs είναι ενδεδειγμένη για την καλύτερη απόδοση της EMI (που περιλαμβάνεται στις περισσότερες λύσεις συνδετήρων).
● Ακολουθήστε τις σημειώσεις εφαρμογής του κατασκευαστή PHY για το περαιτέρω σχεδιάγραμμα.
