LINK-PP INT'L TECHNOLOGY CO., LIMITED
Αρχική Σελίδα ΠροϊόνταΙδιαίτεροι μαγνητικοί μετασχηματιστές

ΕΝΙΑΊΟΣ ΛΙΜΈΝΑΣ 1:1 SMT μετασχηματιστών LP1183NLE Ethernet μαγνητικός

ΚΙΝΑ LINK-PP INT'L TECHNOLOGY CO., LIMITED Πιστοποιήσεις
ΚΙΝΑ LINK-PP INT'L TECHNOLOGY CO., LIMITED Πιστοποιήσεις
WOW, 100% δοκιμασμένο, μηδέν ελαττωματικό

—— Tj

Τα σύνδεση-PP είναι ο καλύτερος προμηθευτής μας στην Κίνα

—— Intel

Ευχαριστώ πολύ για την παροχή άριστων RJ45 και του μετασχηματιστή, τα σύνδεση-PP αξίζουν την εκτίμηση Worldwidely

—— CISCO

Τα σύνδεση-PP είναι ευκίνητος τύπος ένας προμηθευτής για το συνδετήρα και το μετασχηματιστή όλο RJ45

—— Flextronics

Είμαι Online Chat Now

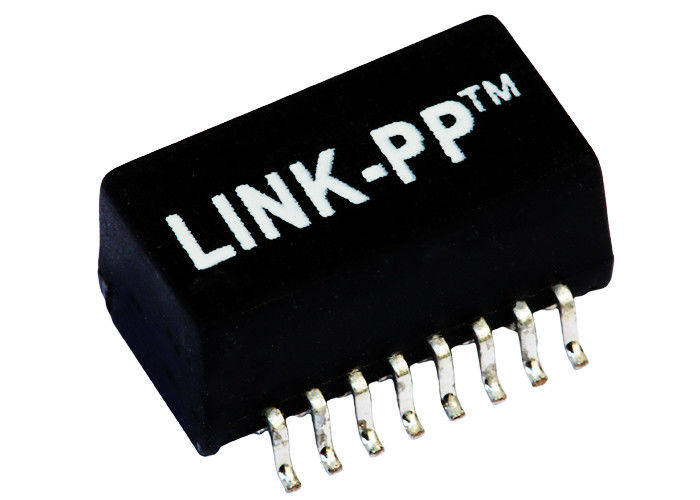

ΕΝΙΑΊΟΣ ΛΙΜΈΝΑΣ 1:1 SMT μετασχηματιστών LP1183NLE Ethernet μαγνητικός

LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT
LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT

Μεγάλες Εικόνας :  ΕΝΙΑΊΟΣ ΛΙΜΈΝΑΣ 1:1 SMT μετασχηματιστών LP1183NLE Ethernet μαγνητικός

Λεπτομέρειες:
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP1183NLE
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Λεπτομερής Περιγραφή Προϊόντος
Προδιαγραφές: LP1183NLE P/N: LP1183NLE
ΜΕΤΡΟ: 12.70x9.30x6.20mm Μοντάρισμα: SMT
Αναλογία: 1CT: 1CT δείγματα: ελεύθερο
Disponibili Archivi: PDF/3D/ISG/Stp/Step/Datasheet
Κυριώτερο σημείο:

10/100Base-τ Magnetics

,

Μετασχηματιστής Magnetics Gigabit

ΕΝΙΑΊΟΣ ΛΙΜΈΝΑΣ 1:1 SMT μετασχηματιστών LP1183NLE Ethernet μαγνητικός

1. Αριθμός σπειρών: Αυτομετασχηματιστής 10/100Base-Tx
2. Τάση απομόνωσης: 1500Vrms
3.Type: Απομόνωση μετασχηματιστών SMT Ethernet
4. Δομή σπειρών: Σπειροειδής

10/100Base-τ ενιαίες ενότητες μετασχηματιστών λιμένων

Εφαρμογή
ΤΟΠΙΚΌ LAN ETHERNET
AutomDX
ΝΑΙ
Σχόλιο
RoHS υποχωρητικό LP1183NLE
Διαμόρφωση RX
Τ, Γ
Διαμόρφωση TX
Τ, Γ
Κατασκευή
ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ
Πυρήνες ανά λιμένα
4
Αριθμός λιμένων
ΤΕΤΡΑΓΩΝΟ
PCB
ΚΑΝΕΝΑ PCB
Συσκευασία
SMT
Ύψος συσκευασίας (ίντσες)
0,225 ή άλλο
Ύψος συσκευασίας (χιλ.)
5,715 ή άλλο
Μήκος συσκευασίας (ίντσες)
1.12 ή άλλος
Μήκος συσκευασίας (χιλ.)
28,448 ή άλλο
Πλάτος συσκευασίας (ίντσες)
0,63 ή άλλο
Πλάτος συσκευασίας (χιλ.)
16,002 ή άλλο
RoHS υποχωρητικό
Ναι-RoHS-6
Ταχύτητα
10/100/1000base-TX
Θερμοκρασία
0 ΕΩΣ 70/-40 έως +85
Αναλογία RX στροφών
1CT: 1CT
Αναλογία TX στροφών
1CT: 1CT
Κύριο P/N
LP1183NLE

Ηλεκτρικές προδιαγραφές (25):



1. Στροφές Ratio50KHz, 0.5V
    Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
    Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
            40MHz: -14.4dB λ.
            50MHz: -13.1dB λ.
            60-80MHz: -12dB λ.
            100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
            30MHz: -45dB λ.
            60MHz: -40dB λ.
            100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
             60MHz: -35dB λ.
             100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms, 0.5mA, 1Sec
    Πλευρά τσιπ στην πλευρά γραμμών


Άλλα μέρη διαθέσιμα:


  1. LP1188NL ΣΎΝΔΕΣΗ-PP
  2. LP1193NL ΣΎΝΔΕΣΗ-PP
  3. LP1193NLE ΣΎΝΔΕΣΗ-PP
  4. LP1197ANL ΣΎΝΔΕΣΗ-PP
  5. LP1197NL ΣΎΝΔΕΣΗ-PP
ΕΝΙΑΊΟΣ ΛΙΜΈΝΑΣ 1:1 SMT μετασχηματιστών LP1183NLE Ethernet μαγνητικός
