Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP1101NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφές: |
LP1101NL |
P/N: |
LP1101NL |
Αναλογία: |
RX=1CT: 1CT |
Ethernet: |
1x10/100M |
δείγματα: |
ελεύθερο |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφές: |
LP1101NL |
P/N: |
LP1101NL |
Αναλογία: |
RX=1CT: 1CT |
Ethernet: |
1x10/100M |
δείγματα: |
ελεύθερο |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

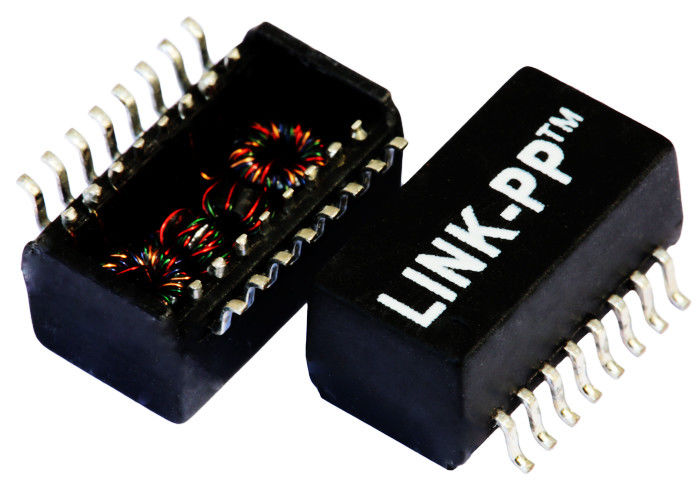

| Ενιαίος λιμένας, ενότητες 10/100 μετασχηματιστών βάση-τ Ethernet, SMD, Rohs | |
| Σύνδεση-PP αριθμός μερών | LP1101NL |
| Αριθμός μερών σφυγμού | H1101NL |
| Ταχύτητα | 10/100base-τ |
| Αριθμός λιμένων | ΕΝΙΑΙΟΣ |
| Εφαρμογή - τοπικό LAN | ETHERNET (ΜΗ σημείο εισόδου) |
| Συσκευασία | SMD |
| Θερμοκρασία | 0 ΕΩΣ 70 |
| AutomDX | ΝΑΙ |
| Σχόλιο | ΟΠΩΣ ΤΗΝ ΈΚΔΟΣΗ NL |
| Διαμόρφωση RX | Τ, Γ, S |
| Διαμόρφωση TX | Τ, Γ, S |
| Κατασκευή | ΑΝΟΙΚΤΟ ΠΛΑΙΣΙΟ |
| Πυρήνες ανά λιμένα | 4 |
| Ύψος συσκευασίας (ίντσες) | 0,240 |
| Ύψος συσκευασίας (χιλ.) | 6.20 |
| Μήκος συσκευασίας (ίντσες) | 0,50 |
| Μήκος συσκευασίας (χιλ.) | 12.70 |
| Πλάτος συσκευασίας (ίντσες) | 0,366 |
| Πλάτος συσκευασίας (χιλ.) | 9.30 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
Ηλεκτρικές προδιαγραφές @25℃
1.OCL: 350uH λ.
@100KHz, 0.1Vrms, 8mADC προκατειλημμένο
2.Turns αναλογία:
TX=1.25CT∶1CT RX=1CT∶1CT
3.Insertion απώλεια:
0.1-100MHz: - 1.1dB MAX
4.Return απώλεια (ΤΎΠΟΣ DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (ΤΎΠΟΣ DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (ΤΎΠΟΣ DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: 1500Vrms λ.
8.Operating θερμοκρασία: 0℃~70℃.
