Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: L18N003-0
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
P/N: |
L18N003-0 |
Σειρά: |
Μετασχηματιστής GigE λιμένων τετραγώνων |
Μοντάρισμα: |
DIP |
Έγγραφο: |
PDF/δελτίο/τρισδιάστατος/IGS/βήμα το /Stp |
Εναλλαγή: |
L18N003-0=>LPxxxNL |
δείγματα: |
Διαθέσιμα 6 PC |
P/N: |
L18N003-0 |
Σειρά: |
Μετασχηματιστής GigE λιμένων τετραγώνων |
Μοντάρισμα: |
DIP |
Έγγραφο: |
PDF/δελτίο/τρισδιάστατος/IGS/βήμα το /Stp |
Εναλλαγή: |
L18N003-0=>LPxxxNL |
δείγματα: |
Διαθέσιμα 6 PC |
ΣΗΜΕΙΩΣΕΙΣ:

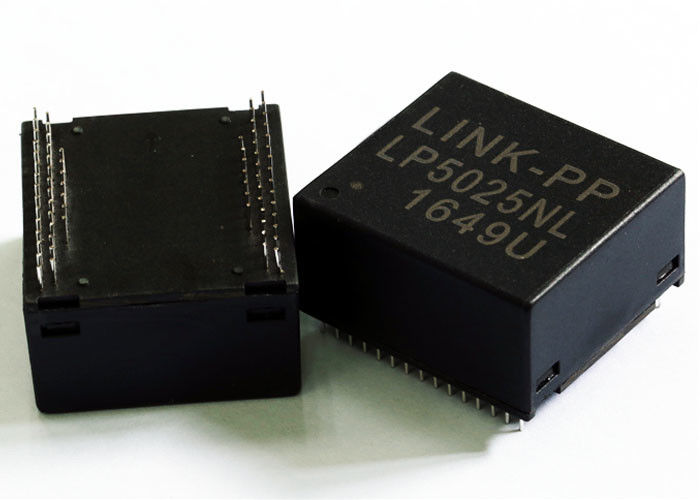

1 μετασχηματιστής L18N003-0 απομόνωσης του τοπικού LAN
βάση 2 1000 – εφαρμογή Ethernet ενοτήτων Τ Magnetics
3 καρφίτσα στην καρφίτσα συμβατή από LINK-PP LPXXXNL
4 σχεδιασμένος για να υποστηρίξει το τετράγωνο gigabit ethernet
Χαρακτηριστικά γνωρίσματα:
Διεπαφή καλωδίων για την απομόνωση και τις χαμηλές κοινές εκπομπές τρόπου. Υποχωρητικός με IEEE 802.3ab τα πρότυπα για 1000 βάση-τ. Συμμόρφωση με τις απαιτήσεις ROHS
Εφαρμογή:
xDSL/ασύρματη φωτογραφική μηχανή NAS/STB/προϊόντων EPON/GPON/IP ιατρική
| Ηλεκτρικές προδιαγραφές @25℃ | Τύπος: Χαμηλής διέλευσης σύνθετη αντίσταση 100Ω ισορροπίας |
| Απώλεια εισαγωγής: | 1-50MHz -0,5 DB Max 50-125MHz -1,0 DB Max 125-200MHz -2,0 DB Max |
| Επιστροφής απώλεια: | 1~40MHz -20 DB Minload 100Ω 40-200MHz -20+15*log (Freq MHz/40MHz) DB Minload 100Ω |
| Απεικονισμένο εκατ. στη μετατροπή Diff (REF) | 1MHz -30 DB λ. 50MHz -30 DB λ. 100MHz -27 DB λ. 200MHz -24 DB λ. |
| Εκατ. στη μετατροπή DM (REF) | 1-125MHz -35 DB λ. |
| Απεικονισμένο Diff στη μετατροπή εκατ. (REF) | 1-10MHz -48 DB λ. 10-200MHz -48+19*log (Freq MHz/10MHz) DB λ. |
| Εκατ. στη μείωση εκατ. (REF) | 1-200MHz -25 DB λ. |
| Διαγώνια συζήτηση (REF) | 1-125 MHZ -30 DB λ. 125-200 MHZ -25 DB λ. |
| Αυτεπαγωγή | @ 100KHz, 0.1V, συνεχές ρεύμα ΠΡΟΚΑΤΕΙΛΗΜΜΈΝΟ 180uHMin 8mA |
| Δοκιμή HiPot | @ 1500 Vrms |
| Αναλογία στροφών | @ 1:1±5% |
| Λειτουργούσα σειρά θερμοκρασίας | 0°C σε +70°C/-25°C σε +105°C |
Ετικέττα: 1000Base-τ φίλτρο του τοπικού LAN, μετασχηματιστής Gigabit Ethernet
