Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: L22t001-3
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Τιμή: |
supportive |
Το στοιχείο: |
L22t001-3 |
Ethernet: |
1000 βάση-τ |
Διαγώνιο RF: |
L22T001-3=>LP5006ANL |
Καρφίτσες: |
24 |
Αρχεία: |
PDF/δελτίο/τρισδιάστατος/IGS/βήμα το /Stp |
δείγματα: |
Διαθέσιμα 4 PC |
Θύρα: |
Ενιαία |
Τιμή: |
supportive |
Το στοιχείο: |
L22t001-3 |
Ethernet: |
1000 βάση-τ |
Διαγώνιο RF: |
L22T001-3=>LP5006ANL |
Καρφίτσες: |
24 |
Αρχεία: |
PDF/δελτίο/τρισδιάστατος/IGS/βήμα το /Stp |
δείγματα: |
Διαθέσιμα 4 PC |
Θύρα: |
Ενιαία |

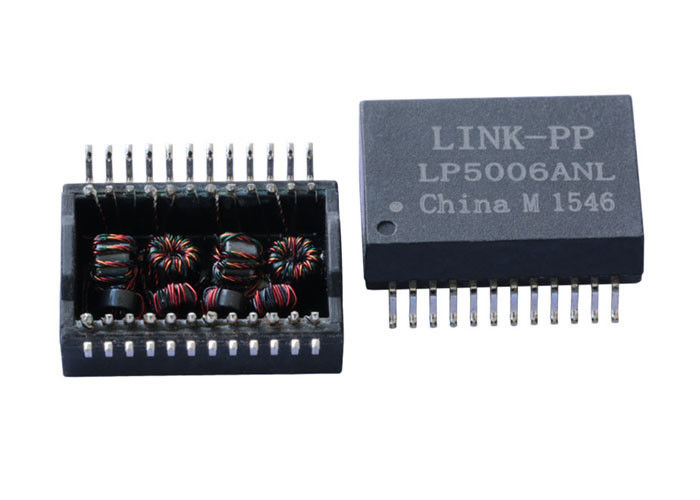

1.Single μετασχηματιστής LP5006ANL Gigabit Ethernet λιμένων
2.Cross καρφίτσα στην καρφίτσα συμβατό σύστημα RF l22t001-3
3.1000 εφαρμογή Ethernet ενοτήτων βάση-τ Magnetics
Εφαρμογή:
1.Rugged υπολογιστές
2.Cable συνελεύσεις
3.Data ενότητες παραγωγής
4.PCI προϊόντα
| Καρφίτσα στην καρφίτσα L21N002-0 | |||
| Σειρά | Μετασχηματιστής | ΠΡΟΣΙΤΟΤΗΤΑ υποχωρητική: | Ναι |
| Αριθμός λιμένων: | Ενιαίος/διπλός | ΕΕ RoHS υποχωρητικό: | Ναι |
| Κατασκευαστής | Σύνδεση-PP | Κίνα RoHS υποχωρητικό: | Ναι |
| Ταχύτητα: | 1000 βάση-τ | Αριθμός λειτουργιών: | 1 |
| Συσκευασία: | SMD | Αναλογία στροφών (NP: NS) | 1:1 1:1 |
| ΚΑΡΦΙΤΣΑ | 24 | Θέση: | Ενεργός |
| Αναλογία στροφής (±2%): | TX=1CT: 1CT RX=1CT: CT |
| Αυτεπαγωγή OCL: | 350uH MIN/@ 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 8mA |
| Απώλεια εισαγωγής: | -1.0dB ΑΝΩΤΑΤΟ @ 1-65MHz |
| Επιστροφής απώλεια: | -20dB ΕΛΑΧΙΣΤΟ @ 1-10MHz |
| -16dB ΕΛΑΧΙΣΤΟ @ 10-30MHz | |
| -12dB ΕΛΑΧΙΣΤΟ @ 30-60MHz | |
| -10dB ΕΛΑΧΙΣΤΟ @ 60-100MHz | |
| Διαγώνια συζήτηση: | -40dB ΕΛΑΧΙΣΤΟ @ 1-30MHz |
| -35dB ΕΛΑΧΙΣΤΟ @ 30-60MHz | |
| -30dB ΕΛΑΧΙΣΤΟ @ 60-100MHz | |
| Κοινή απόρριψη τρόπου: | -30dB ΕΛΑΧΙΣΤΟ @ 1-50MHz |
| -20dB ΕΛΑΧΙΣΤΟ @ 50-150MHz | |
| Δοκιμή Hipot: | 1500Vrms λ. |
| Λειτουργούσα σειρά θερμοκρασίας: | 0℃ σε 70℃. /-40℃ σε 85℃. |
ΣΗΜΕΙΩΣΕΙΣ:
1.Designed για να υποστηρίξει την εφαρμογή
2.With διάφορες αναλογίες στροφών.
3.350uH ελάχιστο OCL με 8mA προκατειλημμένο.
4.Maximum η θερμοκρασία επανακυκλοφορίας είναι 250℃, 5 SEC.
5.Meets IEEE 802,3 προδιαγραφή
6.UL πιστοποίηση: Αριθμός E484635 αρχείου
7.Compliance με τις απαιτήσεις ROHS
8.100% δοκιμασμένος (όχι μόνο batch δοκιμασμένη)
